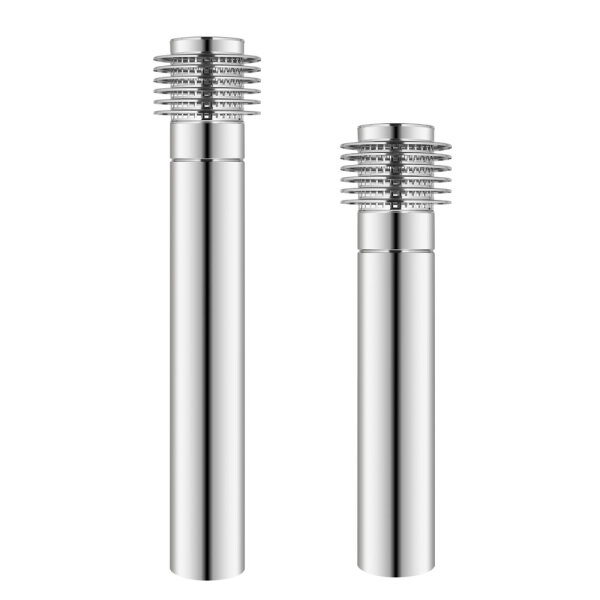

Edelstahl-Luftturm Typ L1 – DN200, 750 mm, ohne Wandhalter
Diese Variante des Edelstahl-Luftturms L1 aus unserer Hausmarke wird in DN200 mit einer Rohrlänge von 750 mm ohne Wandhalter geliefert. Gefertigt in Deutschland aus hochwertigem Edelstahl, ist der Außenluftturm korrosionsbeständig, UV-stabil und wartungsfrei.
Technische Daten
- Typ: Edelstahl-Außenluftturm L1 (Hausmarke)
- Nennweite: DN 200 (passend zu KG-Rohr, KG-2000, Hekatherm, Rehau Awadukt Thermo)
- Rohrlänge: 750 mm
- Wandhalter: ohne Wandhalter
- Material: Edelstahl 1.4301, korrosionsbeständig und witterungsfest
- Herstellung: Deutschland
Einsatz und Eignung
Geeignet für die Frisch- und Fortluftansaugung bei Komfort-Lüftungsanlagen mit Wärmerückgewinnung. Der Turm saugt die Außenluft in Höhe an – fern von Bodenstaub, Pollen und Verkehrsemissionen – und führt sie sauber in Ihre Lüftungsanlage. Auch für Kaminofenluft und Kellerentlüftung einsetzbar. Bei Höhenstaffelung sollte die Frischluft höher angesaugt werden als die Fortluft abgeführt wird – der Zuluftturm also höher als der Abluftturm.
Montage
Der Turm wird einfach über die Nicht-Muffenseite des KG-Rohrs gesteckt. Diese Variante wird ohne Wandhalter geliefert – ideal, wenn Sie bereits über eine passende Halterung verfügen oder den Turm freistehend auf einem KG-Rohr installieren.
Tipp zur Erdverlegung: Wird der Lufteinlass auf ein im Erdreich verlegtes KG-Rohr gesteckt, sollte dieses einbetoniert werden, damit es sich mit der Zeit nicht neigt.
Aufbauanleitung: Die detaillierte Montageskizze und Aufbauanleitung finden Sie in unserem kostenlosen Info-PDF: Aufbauanleitung Luftturm L1/L2 herunterladen (PDF).
Filterausstattung
In der Grundausstattung ist kein Filter enthalten. Bei Fortluft sowie bei Kaminansaugung bitte keinen Filter einsetzen. Passende Kegelfilter (G4 oder M5) finden Sie unter Kegelfilterset für Lufteinlass Typ L1/L2 oder im Reiter „Zubehör".
Material und Verarbeitung
Edelstahl 1.4301 – korrosionsbeständig, UV-stabil, witterungsfest und wartungsfrei. Behält das Erscheinungsbild über Jahre und benötigt keine Nachbehandlung.
Häufige Fragen zu unserem Produkt
Warum heißt der Luftturm L1 auch Außenluftturm?
Weil er im Außenbereich aufgestellt wird und dort die Außenluft für die Lüftungsanlage ansaugt. In Höhe angesaugt ist die Luft sauberer als am Boden – weniger Staub, Pollen und Verkehrsemissionen. Der L1 wird exklusiv für LuftLaden in Deutschland aus Edelstahl gefertigt.
Welche Rohre passen zum Edelstahl-Luftturm L1 in DN 200?
Der Luftturm ist in DN 200 ausgeführt und passt zu KG-Rohr, KG-2000, Hekatherm und Rehau Awadukt Thermo. Der Turm wird einfach über die Nicht-Muffenseite des KG-Rohrs gesteckt.
Kann ich den Luftturm für Zuluft und Abluft (Frisch- und Fortluft) einsetzen?
Ja. Der L1 eignet sich für Frisch- und Fortluft sowie für Kaminofenluft und Kellerentlüftung. Bei Höhenstaffelung sollte die Frischluft höher angesaugt werden als die Fortluft abgeführt wird – der Zuluftturm also höher als der Abluftturm. So wird der Kurzschluss zwischen Zu- und Abluft sicher vermieden.
Brauche ich einen Filter – und welcher passt?
In der Grundausstattung ist
kein Filter enthalten. Der Filter wird als kegelförmiger Filter in die Sicke des Edelstahlrohrs eingehängt. Bei Fortluft sowie bei Kaminansaugung bitte
keinen Filter einsetzen. Passende
Kegelfilter (G4 oder M5) für DN 200 finden Sie unter
Kegelfilterset für Lufteinlass Typ L1/L2 oder im Reiter „Zubehör“.
Wie wird der Luftturm montiert – ohne Wandhalter?
Diese Variante (Rohrlänge
750 mm) wird
ohne Wandhalter geliefert – ideal, wenn Sie bereits über eine passende Halterung verfügen. Der Turm wird über die Nicht-Muffenseite des KG-Rohrs gesteckt.
Tipp: Bei Erdverlegung das KG-Rohr einbetonieren, damit es sich mit der Zeit nicht neigt. Details zeigt die
Aufbauanleitung Luftturm L1/L2 (PDF).
Maße: Die Haube (DN 200) hat einen Außendurchmesser von
290 mm.
Herstellerinformationen:
Johannes Steiniger GmbH
Falkensteiner Str. 3
8262 Muldenhammer
Deutschland
metall@steiniger-gmbh.de
Dieses Produkt entspricht den Anforderungen der Verordnung (EU) 2023/988 über die allgemeine Produktsicherheit (GPSR). Es wurde für den sicheren Gebrauch in privaten Wohnräumen entwickelt und bei sachgemäßer Anwendung besteht keine Gefahr für Gesundheit oder Sicherheit.
Sicherheits- und Anwendungshinweise:
- Nur bestimmungsgemäß verwenden – z. B. als Bestandteil einer Lüftungsanlage oder zur Luftfilterung.
- Montage, Wartung und Filterwechsel nur bei ausgeschaltetem Lüftungsgerät vornehmen.
- Nur geeignete Ersatzteile und kompatible Filtertypen verwenden, um die Funktionalität zu gewährleisten.
- Filter regelmäßig gemäß Herstellerangabe tauschen, um hygienische Luftverhältnisse zu sichern.
- Von Kindern fernhalten – Kleinteile können verschluckt werden.
Bei Fragen zur sicheren Anwendung oder Kompatibilität beraten wir Sie gern. Unser Versand erfolgt CO₂-neutral und alle Produkte durchlaufen eine sorgfältige Qualitätskontrolle.
