- Artikel-Nr.: Wf-200LD001
- Freitextfeld 1: Preis pro Stück
- Freitextfeld 2: Versandgewicht: 14 kg

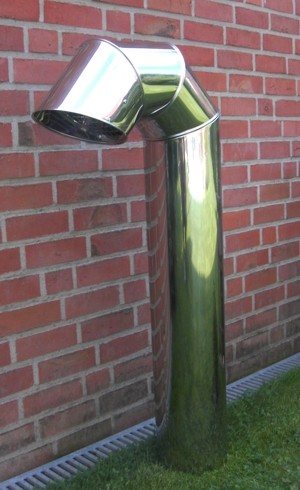

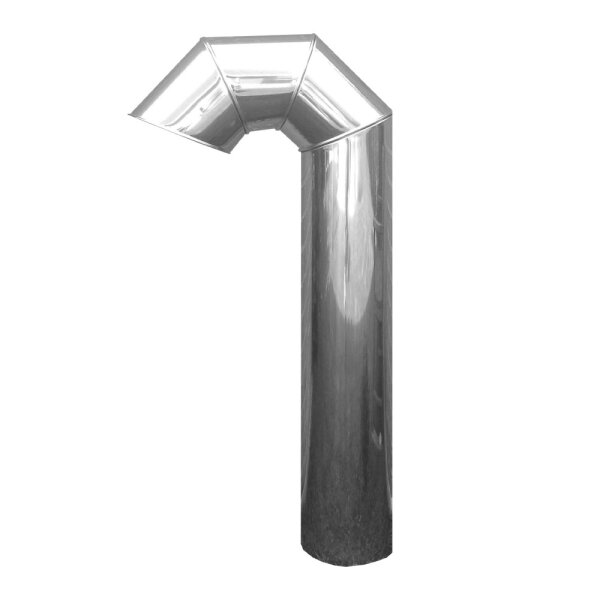

Edelstahlstandbogen 135°
Erhältlich mit Anschluss 200mm.
Ansaug- und Ausblasbogen für die Außen- und Fortluft DN 200
Material: Edelstahl.
Maße:
Höhe (ca.): 1144mm
Breite inkl. Bogen: 553mm,
Bogenende Höhe: 900mm,
Rohranschluss: 198 mm
Als Ausblasstutzen (Fortluft) ins Freie besonders gut geeignet.
Bei Verwendung zur Luftansaugung zu beachten: Keine Filtereinbaumöglichkeit

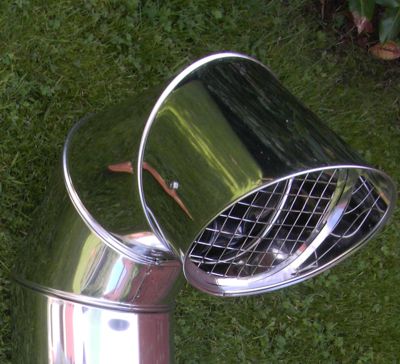

Innenliegendes Kleintierschutzgitter.
Bogen hat Nippelmaß, passt also in Wickelfalzrohr und in KG (2000)-Rohr und zu Rehau Awadukt Thermo. Mit einfachem Zusatzstück an Hekatherm oder Helios LEWT adaptierbar.
Als Zubehör verfügbar:

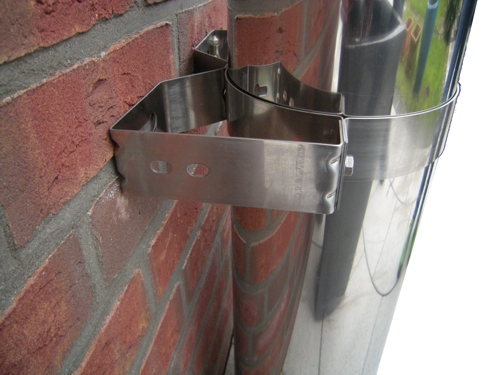

Wandhalter für die Wandmontage mit 50-70 mm Wandabstand oder 50-150mm. Vgl. letztes Bild (50mm) und Reiter "Zubehör"
Ein PDF mit der Montageanleitung und technischen Unterlagen schicken wir Ihnen gerne zu.
Fordern Sie einfach unverbindlich unser PDF - Dokument an. Stichwort "PDF Standbogen 135°". Mail an info [ät] luftladen.de
Niedriger Druckverlust:
Fortluftbetrieb: Druckverlust bei 100 m³/h: 2 Pa, bei 150 m³/h 3 Pa, bei 200 m³/h 4 Pa und bei 300 m³/h 6 Pa (ca. Angaben aus Werksunterlagen)
Außenluftbetrieb: Druckverlust bei 100 m³/h: 3 Pa, bei 150 m³/h 4 Pa, bei 200 m³/h 6 Pa und bei 300 m³/h 13 Pa (ca. Angaben aus Werksunterlagen)
Diesen Edelstahlstandbogen gibt es nur in diesem Maß DN 200.
In DN 160 und auch DN 200 können wir Ihnen eine Alternative liefern aus verzinktem Stahl, zweiteilig. D.h. der Rohr und der Bogen sind EInzelteile, die zusammengesteckt werden und bauseuits mit einem kleinen Schräubchen gesichert werden können.
Aus verzinktem Stahl haben wir weitere ähnliche Produkte im Programm.
Und natürlich in Edelstahl weitere Türme mit Lamellenhaube oder Bogen 90°.
Fragen? Gerne!
