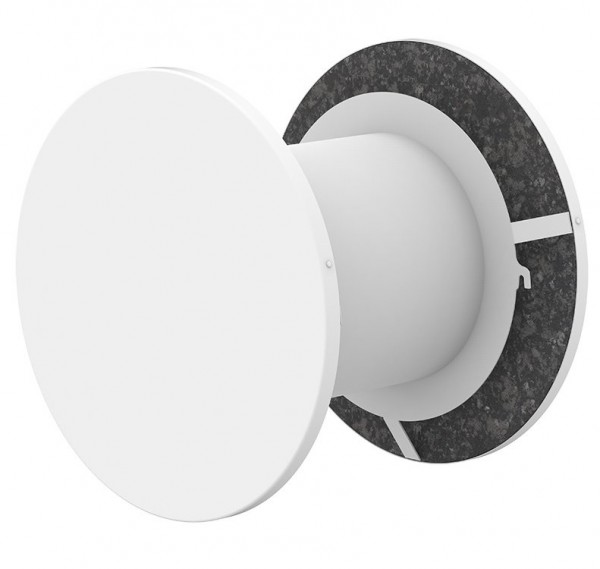

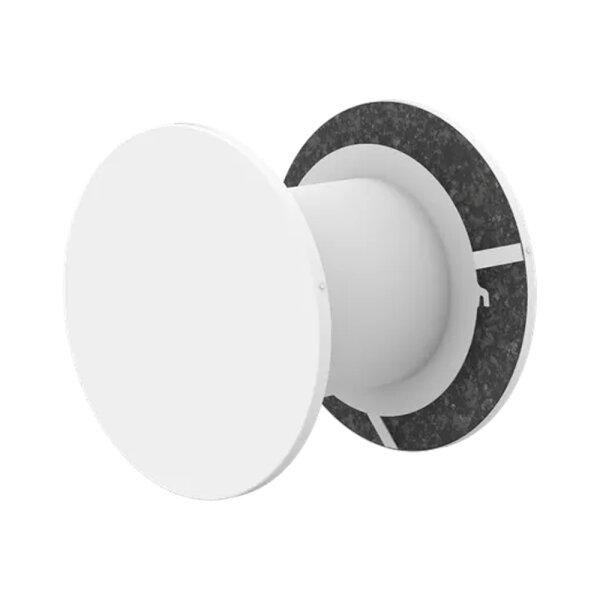

OV-R Überströmvorrichtung

Erhältlich in DN100, DN125, DN160 und DN200

Runde Überströmvorrichtung mit Schalldämmelement.

Das OV-R zeichnet sich durch hervorragende Schalldämpfung, niedrigen Schallpegel im Betrieb, niedrigen Luftübergangswiderstand, seinem unauffälligem, schlankem und kompakten Design und die schnelle und einfach Installation aus.

Lieferumfang:

• 2 Endkappen aus Metall, signalweiß lackiert, weiss mit Akustikschaumfüllung
• 1 Akustikdämmmatte für ein Wandloch der Tiefe 150mm.

Montage:
Wandloch mit passendem Durchmesser schaffen
Akustikdämmmatte in das Wandloch einlegen
Endkappen an die Wand schrauben (unsichtbare Montage).

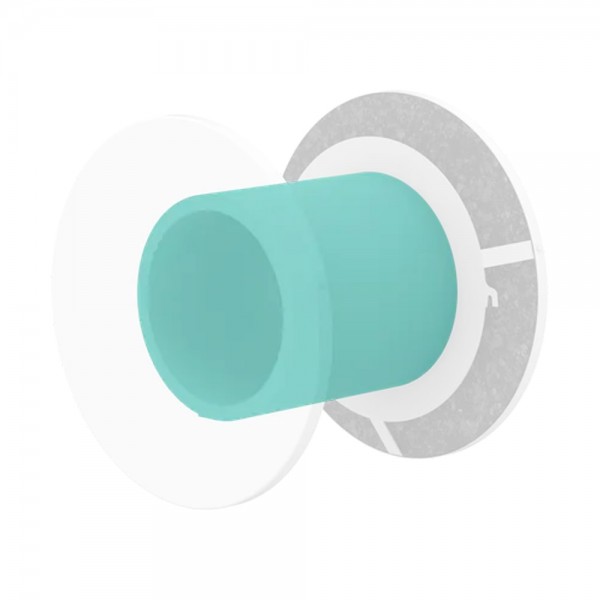

Die Überströmvorrichtung besteht aus zwei Abdeckungen aus Stahl mit einer Pulverbeschichtung standardmäßig in Signalweiß (RAL9003). An der Innenseite der Abdeckungen ist ein Akustikschaum angebracht. In das Wandloch wir das akustische Dämmmaterial eingebacght. Es umhüllt von innen das runde Wandloch bis zu einer Tiefe von 150mm. Das akustische Dämmmaterial für die Wanddurchführung ist im Lieferumfang enthalten.

Weiteres Dämmmaterial für breitere Wandstärken ist unter "Zubehör" separat erhältlich.

Maße:

D1 = Nennmaß, verbleibender Lochdurchmesser in Wand, wenn Akustikmatte eingelegt ist
D2 = Aussendurchmesser Endkappen
D3 = Lochmaß in Wand
w= Abstand Enddeckel von Wand

Breite der Akustikmatte = 150mm, wenn Loch weniger tief einfach mit der Schere kürzbar.
tieferes Loch als 150mm: als Zubehör weitere Akustikmatte erhältlich, die dann die erste Matte ergänzt.

Schnellauswahl:
(ausführliches Datenblatt auf Anfrage erhältlich)
