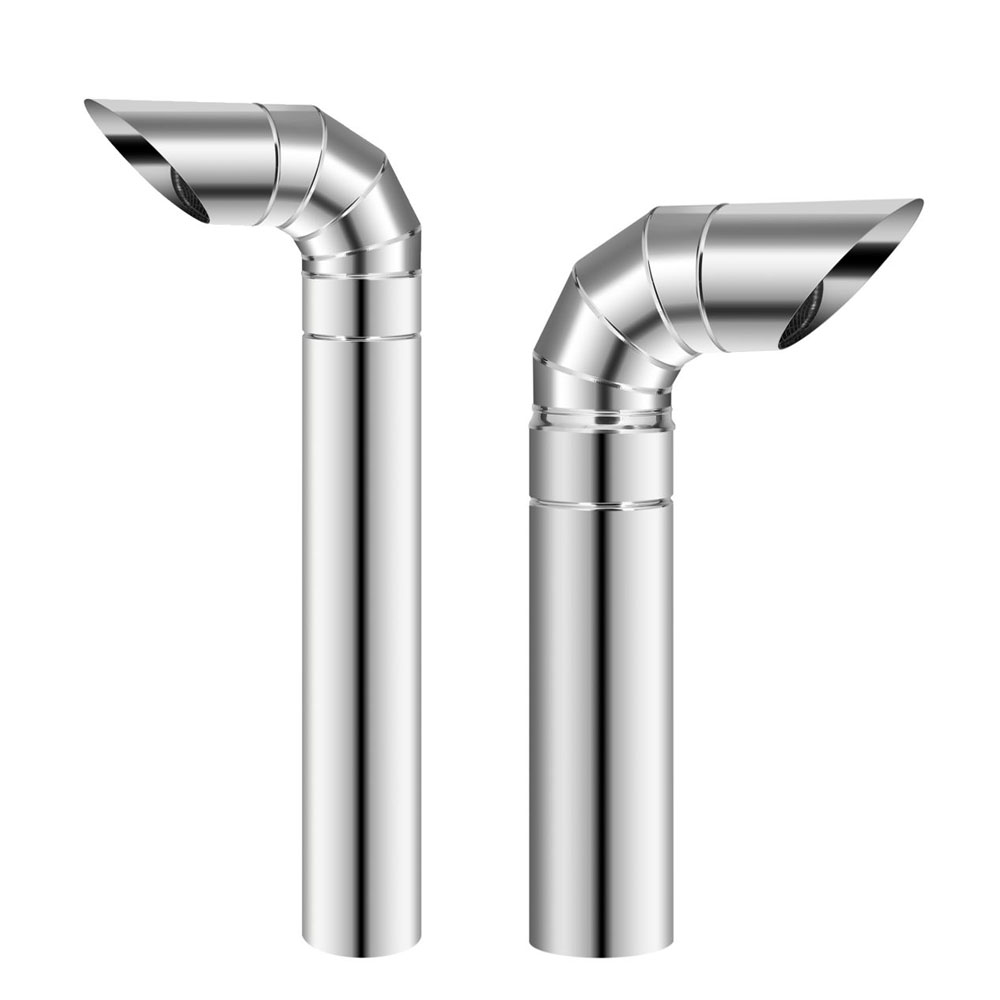

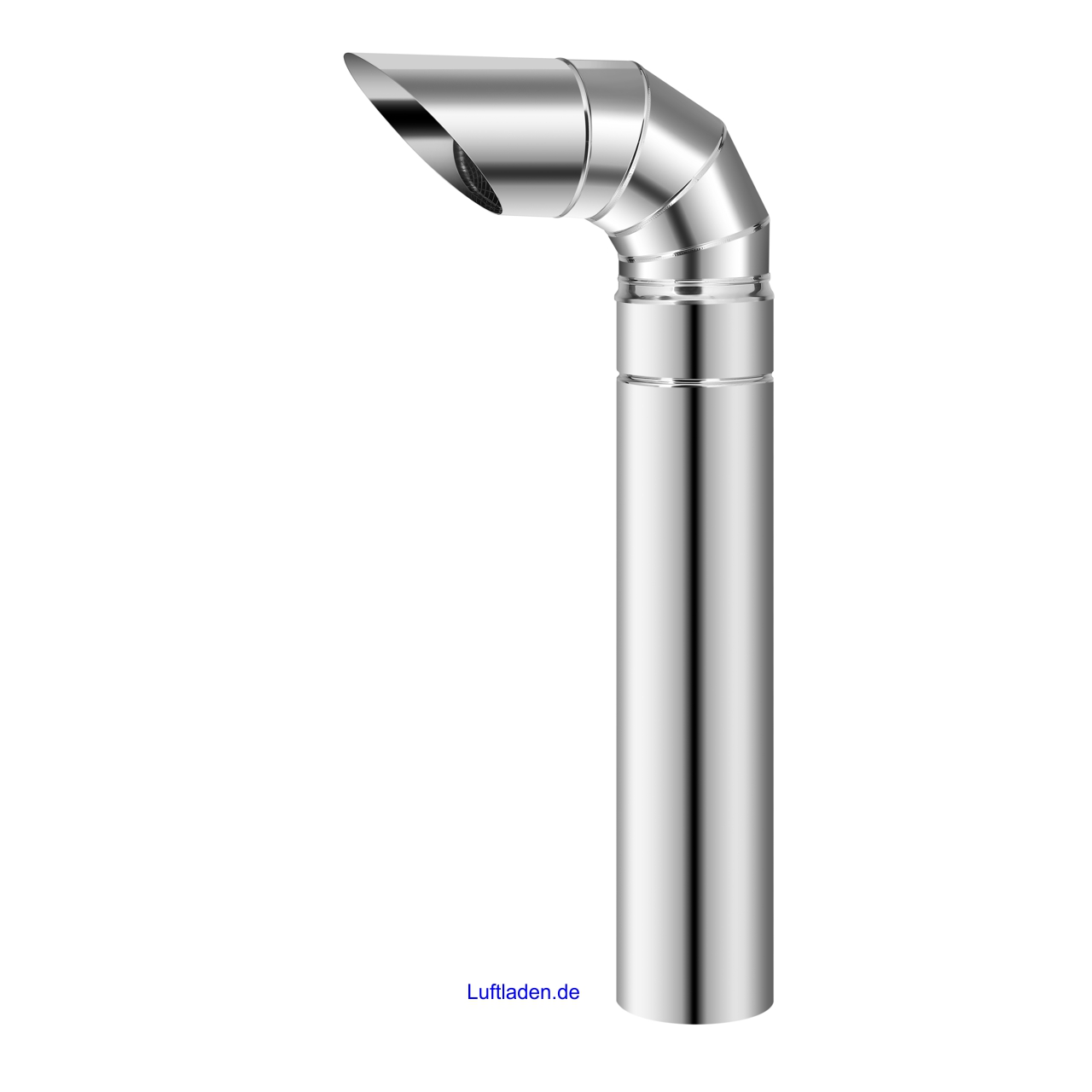

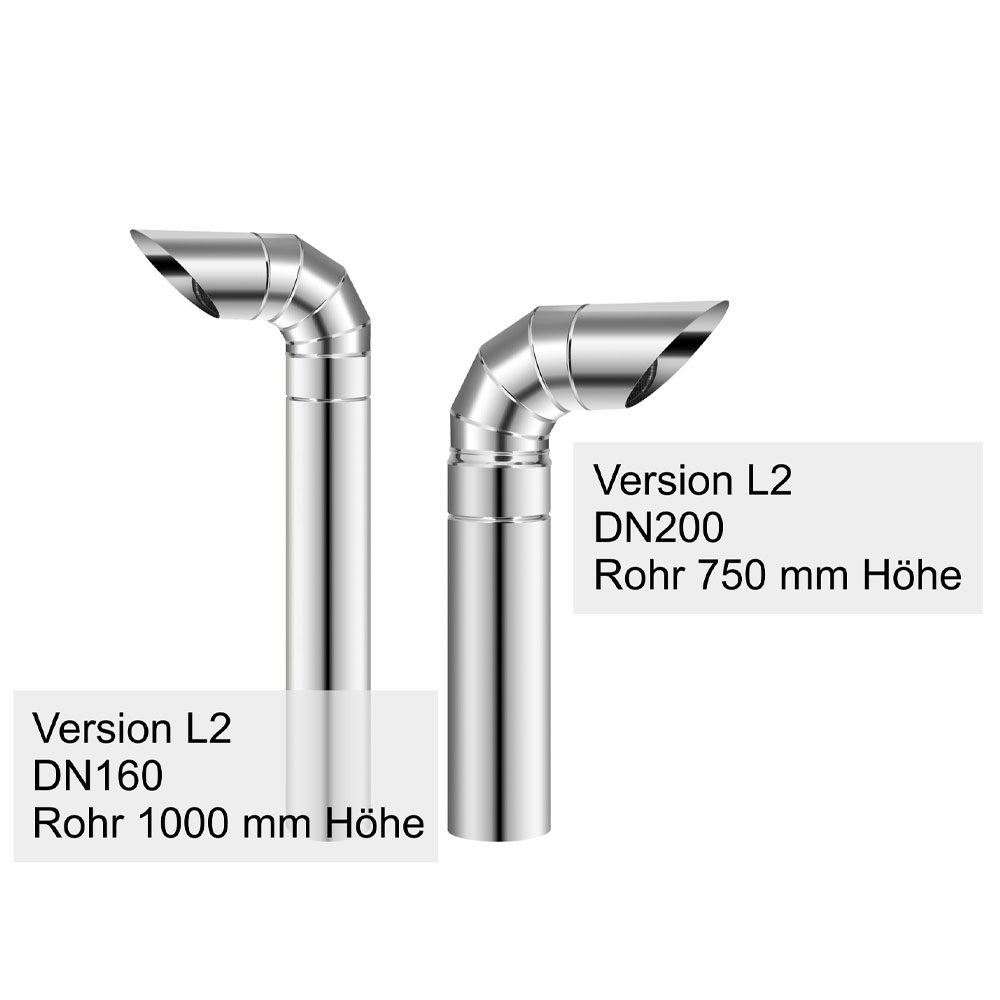

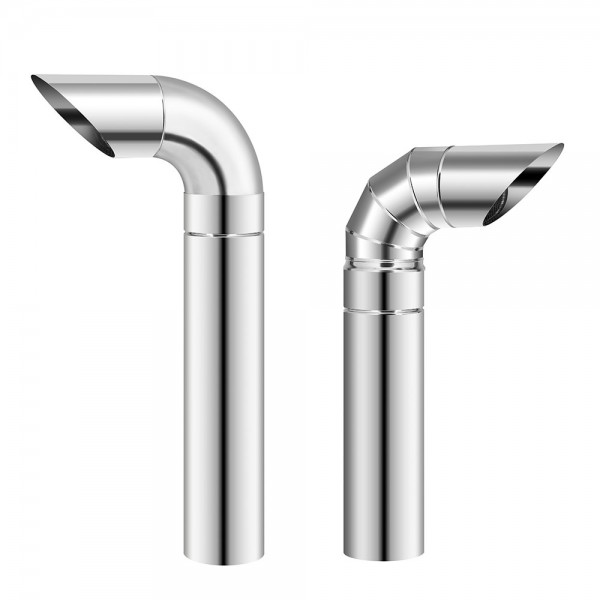

Edelstahl-Luftbogen Typ L2 – DN160, 1000 mm, ohne Wandhalter
Diese Variante des Edelstahl-Luftbogens L2 aus unserer Hausmarke wird in DN160 mit einer Rohrlänge von 1000 mm ohne Wandhalter geliefert. Die Bogenform leitet die Luft gerichtet weg und eignet sich besonders, wenn Frisch- und Fortluft dicht beieinander stehen. Gefertigt in Deutschland aus hochwertigem Edelstahl.
Technische Daten
- Typ: Edelstahl-Luftbogen L2 (Hausmarke)
- Nennweite: DN 160 (passend zu KG-Rohr und KG-2000 DN 160)
- Rohrlänge: 1000 mm
- Wandhalter: ohne Wandhalter
- Material: Edelstahl 1.4301, korrosionsbeständig und witterungsfest
- Herstellung: Deutschland
Einsatz und Eignung

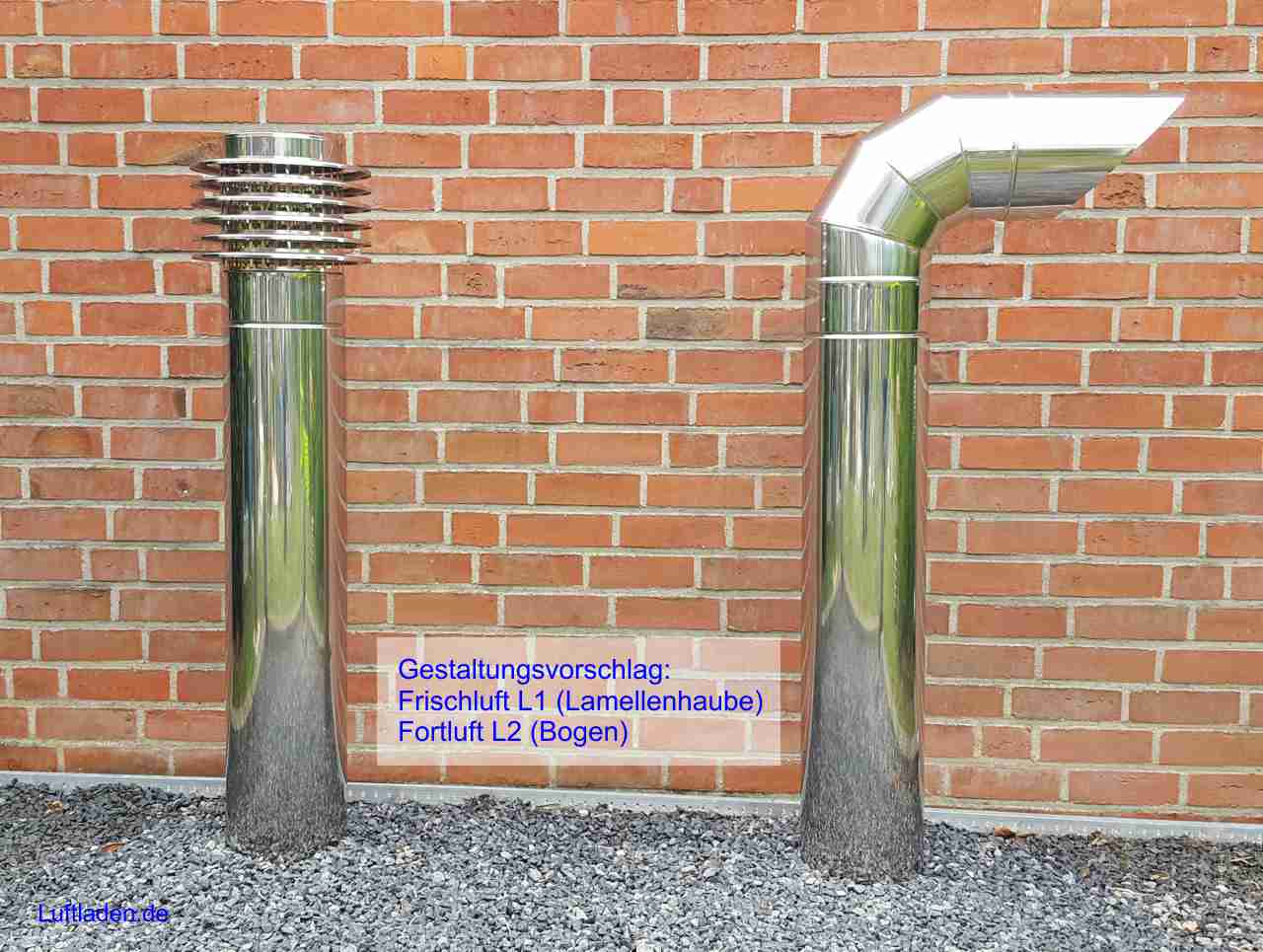

Geeignet für die Frisch- und Fortluftansaugung bei Komfort-Lüftungsanlagen mit Wärmerückgewinnung. Die Bogenform verhindert den Kurzschluss zwischen Zu- und Abluft, wenn Frisch- und Fortluft auf engem Raum installiert werden. Auch für Kaminluft- und Kellerbelüftung einsetzbar. Bei Höhenstaffelung sollte die Frischluft höher angesaugt werden als die Fortluft abgeführt wird – der Zuluftturm also höher als der Abluftturm.
Montage
Der Bogen wird einfach über die Nicht-Muffenseite des KG-Rohrs gesteckt. Diese Variante wird ohne Wandhalter geliefert – ideal, wenn Sie bereits über eine passende Halterung verfügen.
Tipp zur Erdverlegung: Wird der Lufteinlass auf ein im Erdreich verlegtes KG-Rohr gesteckt, sollte dieses einbetoniert werden, damit es sich mit der Zeit nicht neigt.
Aufbauanleitung: Die detaillierte Montageskizze und Aufbauanleitung finden Sie in unserem kostenlosen Info-PDF: Aufbauanleitung Luftturm L1/L2 herunterladen (PDF).
Filterausstattung

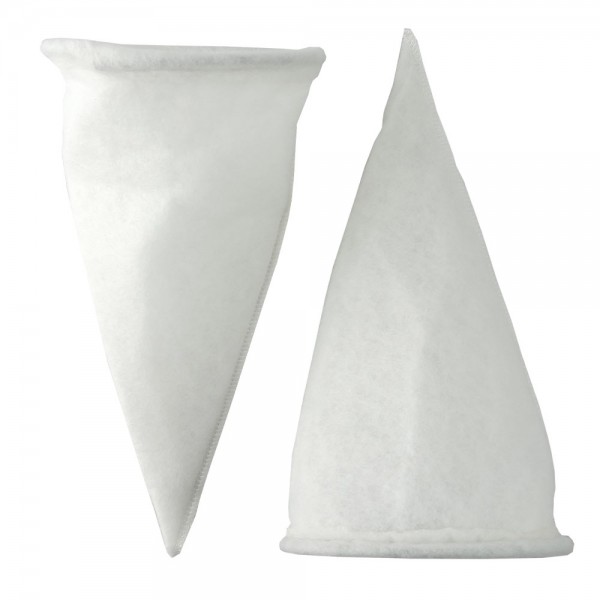

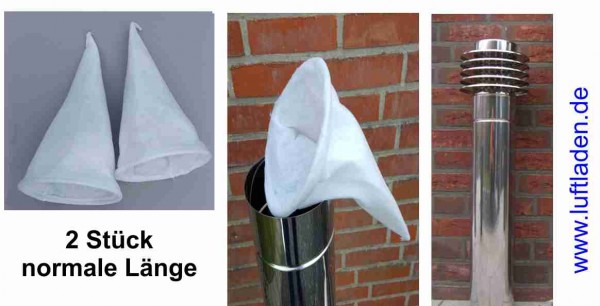

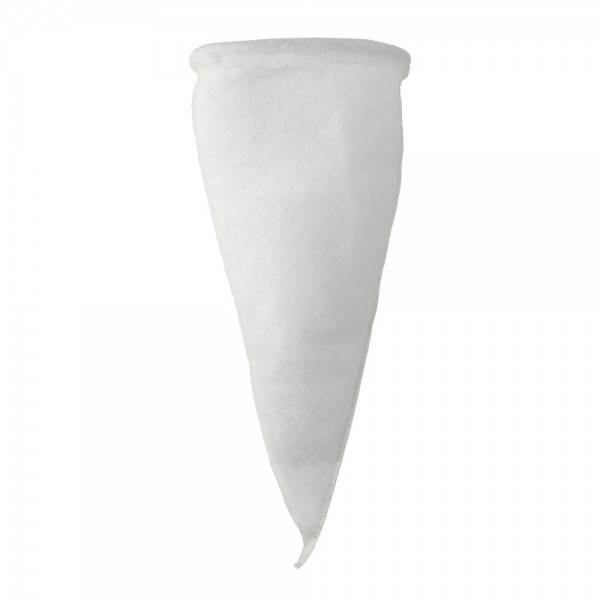

In der Grundausstattung ist kein Filter enthalten. Bei Fortluft sowie bei Kaminansaugung bitte keinen Filter einsetzen. Passende Kegelfilter (G4 oder M5) finden Sie unter Kegelfilterset für Lufteinlass Typ L1/L2 oder im Reiter „Zubehör".
Material und Verarbeitung
Edelstahl 1.4301 – korrosionsbeständig, UV-stabil, witterungsfest und wartungsfrei. Die hochwertige Hausmarken-Verarbeitung gewährleistet eine lange Lebensdauer ohne Nachbehandlung.
Häufige Fragen zu unserem Produkt
Warum nennt man einen Luftturm auch Außenluftturm?
Weil er im Außenbereich steht und dort die Außenluft ansaugt. Saugt er gezielt die Zuluft an, heißt er zusätzlich Zuluftturm. Der Luftbogen L2 übernimmt diese Funktion mit gerichteter Bogenführung und wird exklusiv für LuftLaden in Deutschland hergestellt.
Welche Rohre passen zum Edelstahl-Luftbogen L2 in DN 160?
Der Luftbogen ist in DN 160 ausgeführt und passt zu KG-Rohr und KG-2000 DN 160. Der Bogen wird einfach über die Nicht-Muffenseite des KG-Rohrs gesteckt. Hinweis: Das oft genannte „150 mm-Rohr“ hat 150 mm Innen- und 160 mm Außendurchmesser und passt damit ebenfalls.
Kann ich den Luftbogen für Zuluft und Abluft (Frisch- und Fortluft) einsetzen?
Ja. Der L2 eignet sich für Frisch- und Fortluft sowie für Kaminluft- und Kellerbelüftung. Bei Höhenstaffelung sollte die Frischluft höher angesaugt werden als die Fortluft abgeführt wird – der Zuluftturm also höher als der Abluftturm. So wird der Kurzschluss zwischen Zu- und Abluft sicher vermieden.
Brauche ich einen Filter – und welcher passt?
In der Grundausstattung ist
kein Filter enthalten. Bei Fortluft sowie bei Kaminansaugung bitte
keinen Filter einsetzen. Passende
Kegelfilter (G4 oder M5) für DN 160 finden Sie unter
Kegelfilterset für Lufteinlass Typ L1/L2 oder im Reiter „Zubehör“.
Wie wird der Luftbogen montiert – ohne Wandhalter?
Diese Variante (Rohrlänge
1000 mm) wird
ohne Wandhalter geliefert – ideal, wenn Sie bereits über eine passende Halterung verfügen. Der Bogen wird über die Nicht-Muffenseite des KG-Rohrs gesteckt.
Tipp: Bei Erdverlegung das KG-Rohr einbetonieren, damit es sich mit der Zeit nicht neigt. Details zeigt die
Aufbauanleitung Luftturm L1/L2 (PDF).
