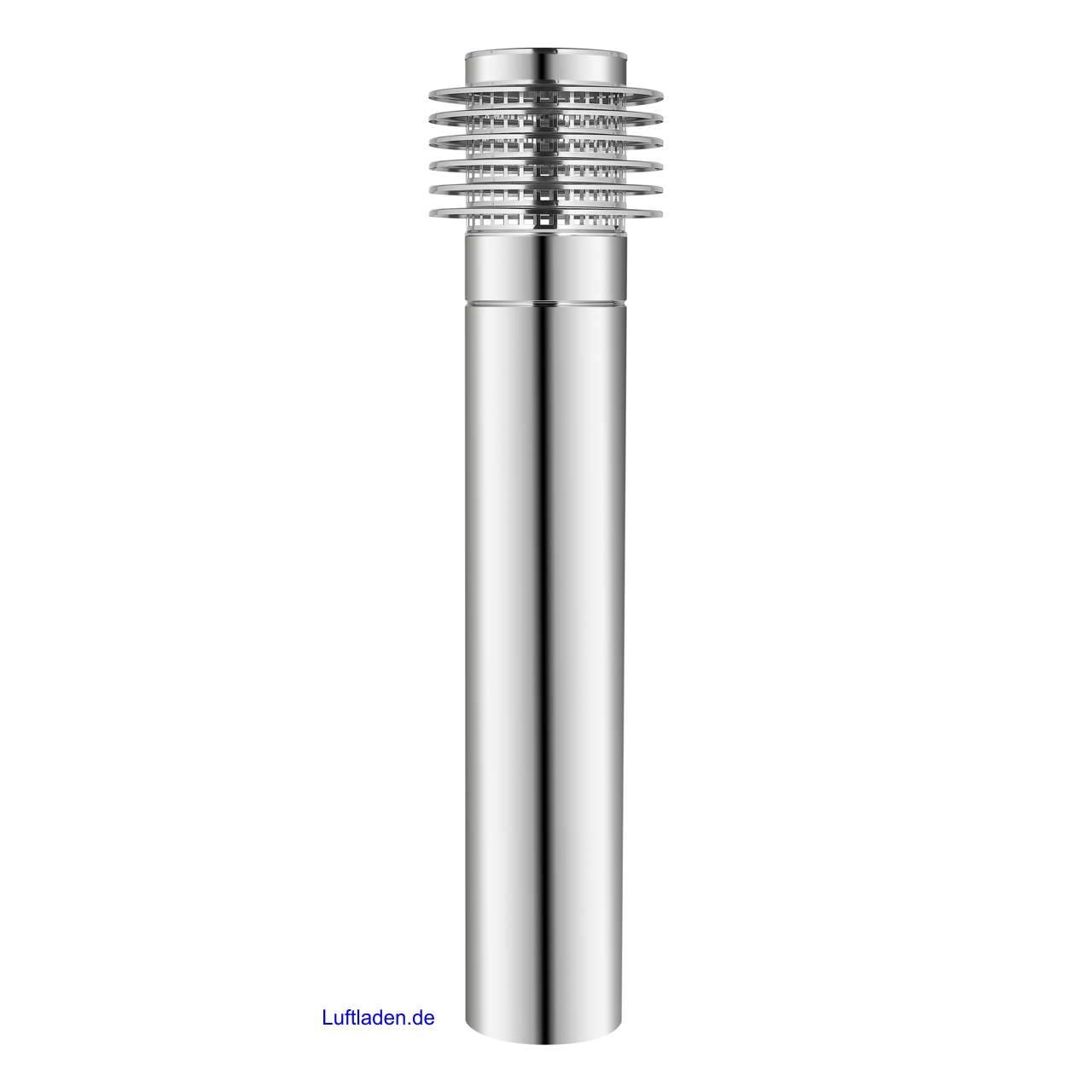

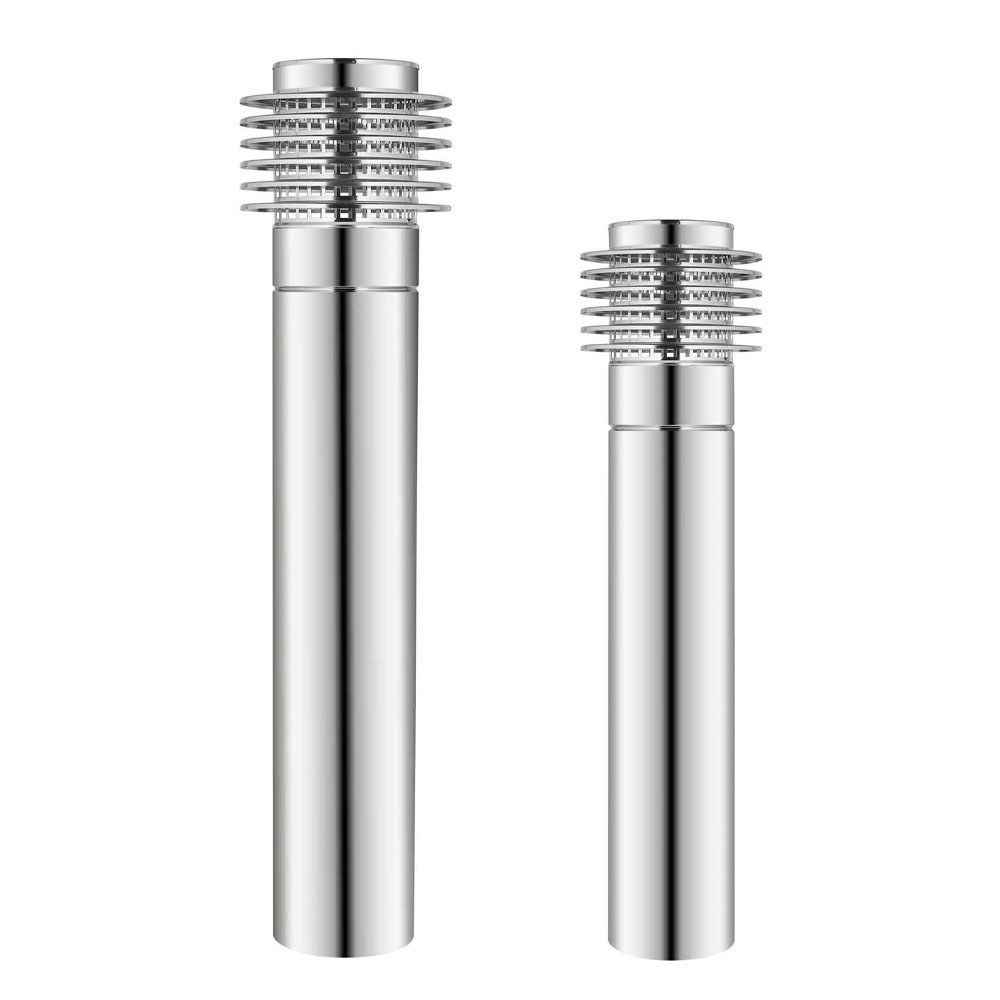

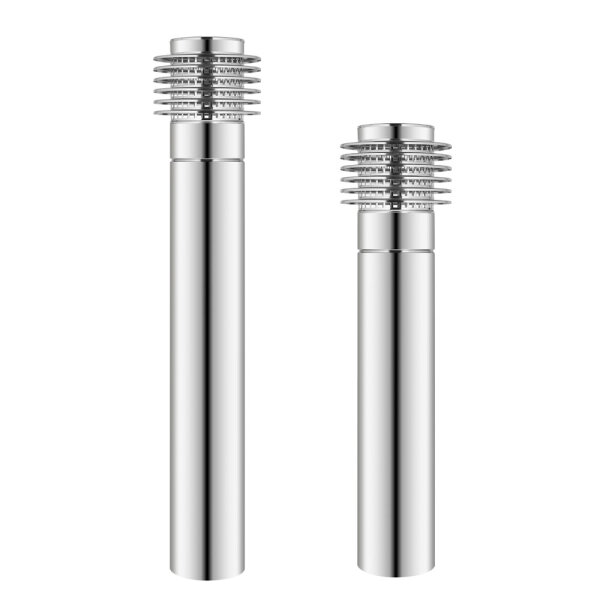

Edelstahl-Luftturm Typ L1 – DN160, 1000 mm, ohne Wandhalter
Diese Variante des Edelstahl-Luftturms L1 aus unserer Hausmarke wird in DN160 mit einer Rohrlänge von 1000 mm ohne Wandhalter geliefert. Gefertigt in Deutschland aus hochwertigem Edelstahl, ist der Außenluftturm korrosionsbeständig, UV-stabil und wartungsfrei.
Technische Daten
| Typ |
Edelstahl-Außenluftturm L1 (Hausmarke) |
| Nennweite |
DN 160 (passend zu KG-Rohr und KG-2000 DN 160) |
| Rohrlänge |
1000 mm |
| Wandhalter |
ohne Wandhalter |
| Material |
Edelstahl 1.4301, korrosionsbeständig und witterungsfest |
| Herstellung |
Deutschland |
Einsatz und Eignung
Einsetzbar zum Ansaugen der Außenluft und zum Ausblasen der Fortluft bei Komfort-Lüftungsanlagen mit Wärmerückgewinnung. Der Turm saugt die Außenluft in Höhe an – fern von Bodenstaub, Pollen und Verkehrsemissionen – und führt sie sauber in Ihre Lüftungsanlage. Auch für Kaminofenluft und Kellerentlüftung einsetzbar. Tipp bei Höhenstaffelung: Den Außenluftturm höher setzen als den Fortluftturm, damit keine Fortluft angesaugt wird.
Montage

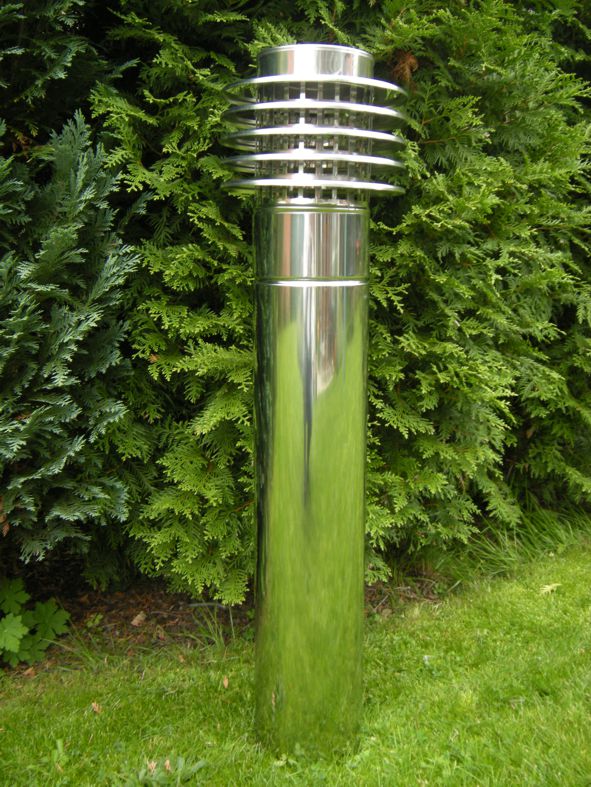

Der Turm wird einfach über die Nicht-Muffenseite des KG-Rohrs gesteckt. Diese Variante wird ohne Wandhalter geliefert – ideal, wenn Sie bereits über eine passende Halterung verfügen oder den Turm freistehend auf einem KG-Rohr installieren.
Tipp zur Erdverlegung: Steckt der Lufteinlass auf einem im Erdreich verlegten KG-Rohr, sollte das Rohr einbetoniert werden – so bleibt es dauerhaft senkrecht.
Aufbauanleitung: Die detaillierte Montageskizze und Aufbauanleitung finden Sie in unserem kostenlosen Info-PDF: Aufbauanleitung Luftturm L1/L2 herunterladen (PDF).
Filterausstattung
Ein Filter ist im Lieferumfang nicht enthalten. Für Fortluft und für die Kaminansaugung bitte keinen Filter verwenden. Passende Kegelfilter (G4 oder M5) finden Sie unter Kegelfilterset für Lufteinlass Typ L1/L2 oder im Reiter „Zubehör".
Material und Qualität
Gefertigt aus Edelstahl 1.4301: korrosionsbeständig, UV-stabil, witterungsfest und wartungsfrei. Behält das Erscheinungsbild über Jahre und benötigt keine Nachbehandlung.
Ratgeber: wie ein Luftturm als Außenluftansaugung funktioniert.
Häufige Fragen zu unserem Produkt
Warum saugt ein Luftturm die Außenluft in Höhe an?
Weil die Luft über Bodenniveau sauberer ist – weniger Staub, Pollen und Verkehrsemissionen als direkt am Haussockel. Das verbessert die Zuluftqualität und entlastet die Filter. Der L1 ist unsere Hausmarke, exklusiv für LuftLaden in Deutschland hergestellt.
Welche Rohre passen zum Edelstahl-Luftturm L1 in DN 160?
Der Luftturm ist in DN 160 ausgeführt und passt zu KG-Rohr und KG-2000 DN 160. Der Turm wird einfach über die Nicht-Muffenseite des KG-Rohrs gesteckt. Hinweis: Das oft genannte „150 mm-Rohr“ hat 150 mm Innen- und 160 mm Außendurchmesser und passt damit ebenfalls.
Kann ich den Luftturm für Zuluft und Abluft (Frisch- und Fortluft) einsetzen?

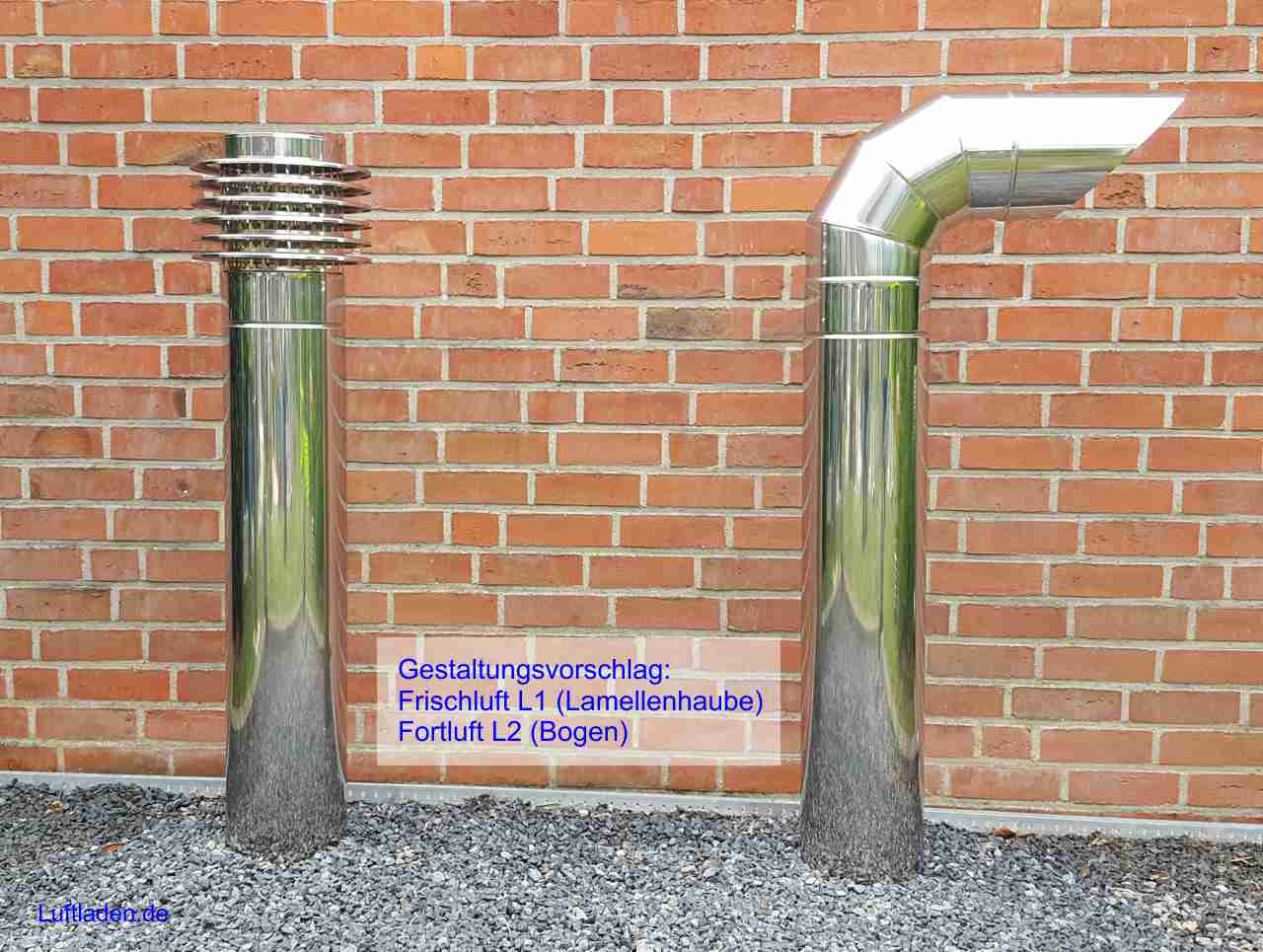

Ja. Der L1 eignet sich für Frisch- und Fortluft sowie für Kaminofenluft und Kellerentlüftung. Bei Höhenstaffelung sollte die Außenluft höher angesaugt werden, als die Fortluft austritt – der Außenluftturm also höher als der Fortluftturm. So wird der Kurzschluss zwischen Zu- und Abluft sicher vermieden.
Brauche ich einen Filter – und welcher passt?
In der Grundausstattung ist
kein Filter enthalten. Der Filter wird als kegelförmiger Filter in die Sicke des Edelstahlrohrs eingehängt. Bei Fortluft sowie bei Kaminansaugung bitte
keinen Filter einsetzen. Passende
Kegelfilter (G4 oder M5) für DN 160 finden Sie unter
Kegelfilterset für Lufteinlass Typ L1/L2 oder im Reiter „Zubehör“.
Wie wird der Luftturm montiert – ohne Wandhalter?
Diese Variante (Rohrlänge
1000 mm) wird
ohne Wandhalter geliefert – ideal, wenn Sie bereits über eine passende Halterung verfügen. Der Turm wird über die Nicht-Muffenseite des KG-Rohrs gesteckt.
Tipp: Bei Erdverlegung das KG-Rohr einbetonieren, damit es sich mit der Zeit nicht neigt. Details zeigt die
Aufbauanleitung Luftturm L1/L2 (PDF).
Maße: Die Haube (DN 160) hat einen Außendurchmesser von
260 mm.
