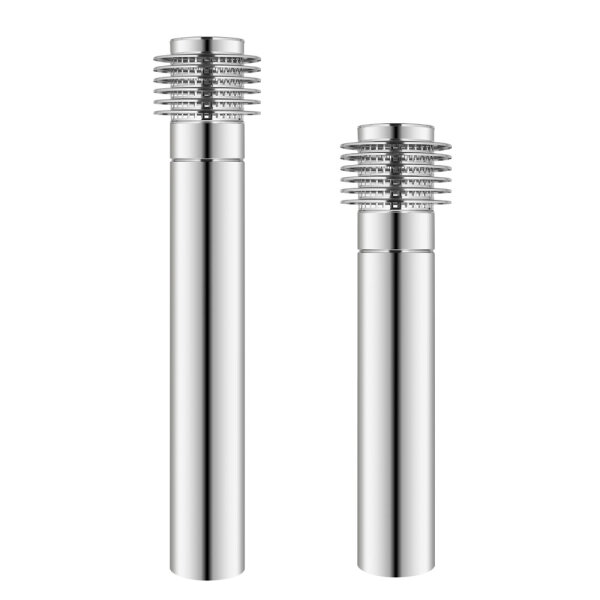

Edelstahl-Luftturm Typ L1 – DN160, 1000 mm, mit Wandhalter
Diese Variante des Edelstahl-Luftturms L1 aus unserer Hausmarke wird in DN160 mit einer Rohrlänge von 1000 mm inklusive Wandhalter geliefert. Gefertigt in Deutschland aus hochwertigem Edelstahl, ist der Außenluftturm korrosionsbeständig, UV-stabil und wartungsfrei.
Technische Daten
| Typ |
Edelstahl-Außenluftturm L1 (Hausmarke) |
| Nennweite |
DN 160 (passend zu KG-Rohr und KG-2000 DN 160) |
| Rohrlänge |
1000 mm |
| Wandhalter |
mit Wandhalter |
| Material |
Edelstahl 1.4301, korrosionsbeständig und witterungsfest |
| Herstellung |
Deutschland |
Einsatz und Eignung
Geeignet für die Außenluftansaugung und Fortluftführung bei Komfort-Lüftungsanlagen mit Wärmerückgewinnung. Der Turm saugt die Außenluft in Höhe an – fern von Bodenstaub, Pollen und Verkehrsemissionen – und führt sie sauber in Ihre Lüftungsanlage. Auch für Kaminofenluft und Kellerentlüftung einsetzbar. Tipp bei Höhenstaffelung: Den Außenluftturm höher setzen als den Fortluftturm, damit keine Fortluft angesaugt wird.
Montage
Der Turm wird einfach über die Nicht-Muffenseite des KG-Rohrs gesteckt. Der mitgelieferte Wandhalter ermöglicht die saubere Befestigung an der Hauswand.
Tipp zur Erdverlegung: Das KG-Rohr im Erdreich am besten einbetonieren, damit sich der aufgesteckte Lufteinlass mit der Zeit nicht neigt.
Aufbauanleitung: Die detaillierte Montageskizze und Aufbauanleitung finden Sie in unserem kostenlosen Info-PDF: Aufbauanleitung Luftturm L1/L2 herunterladen (PDF).
Filterausstattung
Geliefert wird ohne Filter. Wichtig: Bei Fortluft und bei Kaminansaugung wird kein Filter eingesetzt. Passende Kegelfilter (G4 oder M5) finden Sie unter Kegelfilterset für Lufteinlass Typ L1/L2 oder im Reiter „Zubehör".
Material und Qualität
Gefertigt aus Edelstahl 1.4301: korrosionsbeständig, UV-stabil, witterungsfest und wartungsfrei. Behält das Erscheinungsbild über Jahre und benötigt keine Nachbehandlung.
Lesetipp: Warum sich ein Luftturm für die Außenluftansaugung lohnt.
Häufige Fragen zu unserem Produkt
Außenluftturm oder Zuluftturm – wo ist der Unterschied?
Keiner in der Sache: „Außenluftturm“ beschreibt den Standort, „Zuluftturm“ die Funktion – gemeint ist dieselbe Einheit. Der Luftturm L1 deckt beides ab und wird exklusiv für LuftLaden in Deutschland gefertigt.
Welche Rohre passen zum Edelstahl-Luftturm L1 in DN 160?
Der Luftturm ist in DN 160 ausgeführt und passt zu KG-Rohr und KG-2000 DN 160. Der Turm wird einfach über die Nicht-Muffenseite des KG-Rohrs gesteckt. Hinweis: Das oft genannte „150 mm-Rohr“ hat 150 mm Innen- und 160 mm Außendurchmesser und passt damit ebenfalls.
Kann ich den Luftturm für Zuluft und Abluft (Frisch- und Fortluft) einsetzen?
Ja. Der L1 eignet sich für Frisch- und Fortluft sowie für Kaminofenluft und Kellerentlüftung. Bei Höhenstaffelung sollte die Außenluft höher angesaugt werden, als die Fortluft austritt – der Außenluftturm also höher als der Fortluftturm. So wird der Kurzschluss zwischen Zu- und Abluft sicher vermieden.
Brauche ich einen Filter – und welcher passt?
In der Grundausstattung ist
kein Filter enthalten. Der Filter wird als kegelförmiger Filter in die Sicke des Edelstahlrohrs eingehängt. Bei Fortluft sowie bei Kaminansaugung bitte
keinen Filter einsetzen. Passende
Kegelfilter (G4 oder M5) für DN 160 finden Sie unter
Kegelfilterset für Lufteinlass Typ L1/L2 oder im Reiter „Zubehör“.
Wie wird der Luftturm montiert – mit Wandhalter?
Diese Variante (Rohrlänge
1000 mm) wird
inklusive Wandhalter geliefert. Der Turm wird über die Nicht-Muffenseite des KG-Rohrs gesteckt; der mitgelieferte Wandhalter ermöglicht die saubere Befestigung an der Hauswand.
Tipp: Bei Erdverlegung das KG-Rohr einbetonieren, damit es sich mit der Zeit nicht neigt. Details zeigt die
Aufbauanleitung Luftturm L1/L2 (PDF).
Maße: Die Haube (DN 160) hat einen Außendurchmesser von
260 mm. Die Wandhalterung steht ca.
80 mm von der Wand ab.
Herstellerinformationen:
Johannes Steiniger GmbH
Falkensteiner Str. 3
8262 Muldenhammer
Deutschland
metall@steiniger-gmbh.de
Dieses Produkt entspricht den Anforderungen der Verordnung (EU) 2023/988 über die allgemeine Produktsicherheit (GPSR). Es wurde für den sicheren Gebrauch in privaten Wohnräumen entwickelt und bei sachgemäßer Anwendung besteht keine Gefahr für Gesundheit oder Sicherheit.
Sicherheits- und Anwendungshinweise:
- Nur bestimmungsgemäß verwenden – z. B. als Bestandteil einer Lüftungsanlage oder zur Luftfilterung.
- Montage, Wartung und Filterwechsel nur bei ausgeschaltetem Lüftungsgerät vornehmen.
- Nur geeignete Ersatzteile und kompatible Filtertypen verwenden, um die Funktionalität zu gewährleisten.
- Filter regelmäßig gemäß Herstellerangabe tauschen, um hygienische Luftverhältnisse zu sichern.
- Von Kindern fernhalten – Kleinteile können verschluckt werden.
Bei Fragen zur sicheren Anwendung oder Kompatibilität beraten wir Sie gern. Unser Versand erfolgt CO₂-neutral und alle Produkte durchlaufen eine sorgfältige Qualitätskontrolle.
