Außenlufteinheit Typ L9/L9F verzinkt

218,00 € *
Inhalt: 1 Stück

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

Anschlussdurchmesser:

Rohrlänge:

Rohrlänge ohne Lamellenhaube, Gesamthöhe = Rohrlänge + Haube

Filterklasse:

Zubehör direkt mitbestellen
Lindab Kanalfilter STR DN100 - DN315
Lindab Kanalfilter STR DN100 - DN315
ab 48,40 € *
Ersatzfilter 2x G4 o M5 für L1/L2
Ersatzfilter 2x G4 o M5 für L1/L2
ab 28,90 € *
Ersatzfilterset G4 für Lufteinlass L9 2 Stk.
Ersatzfilterset G4 für Lufteinlass L9 2 Stk.
ab 24,90 € *
Gleitmittel für Steckverbinder Kunststoff
Gleitmittel für Steckverbinder Kunststoff
5,60 € *
  • LL-L9-500-100

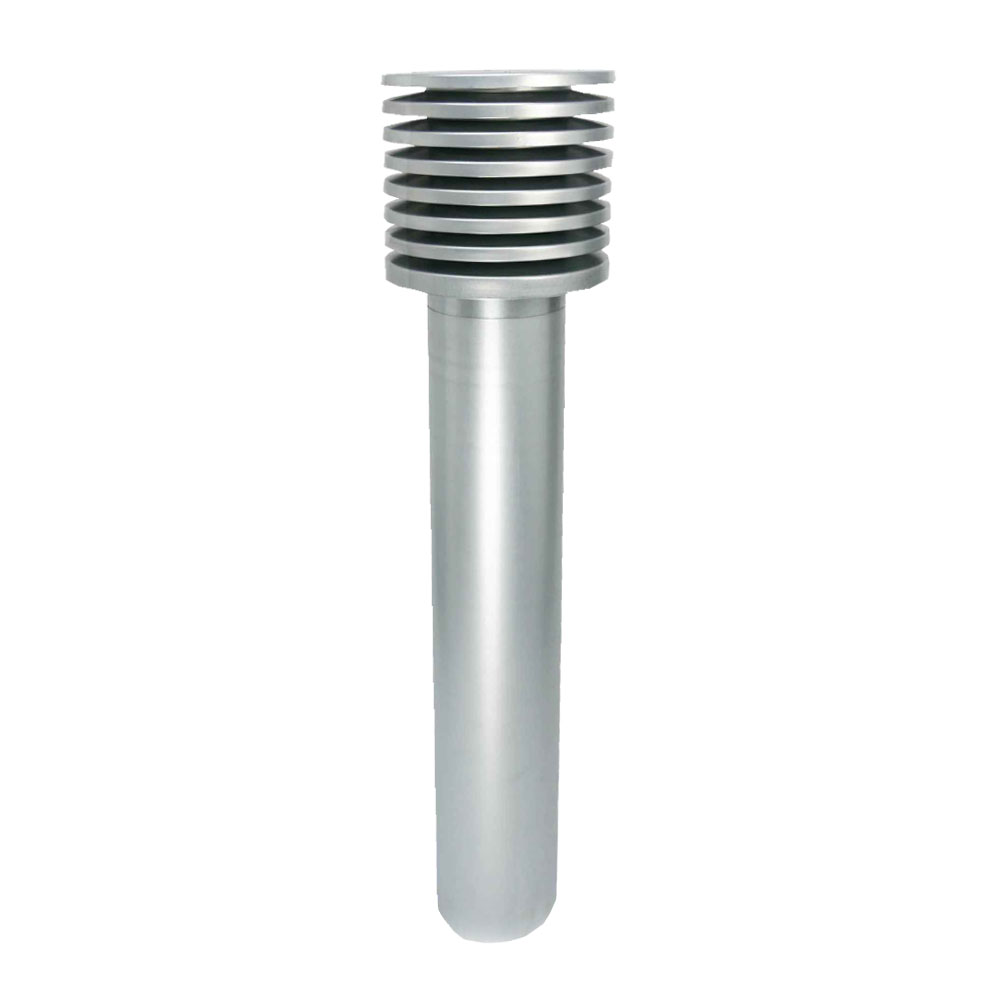

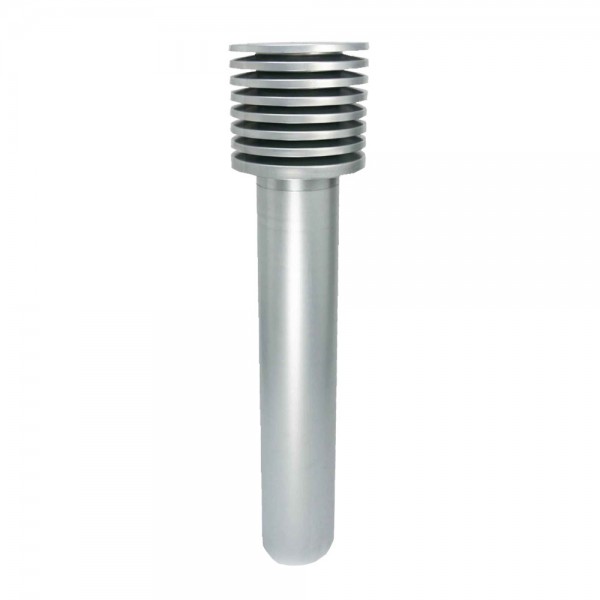

Außenluft-Einheit Typ L9 / L9F  Außenlufteinheit verzinkter Stahl verzinktem... mehr
Produktinformationen "Außenlufteinheit Typ L9/L9F verzinkt"

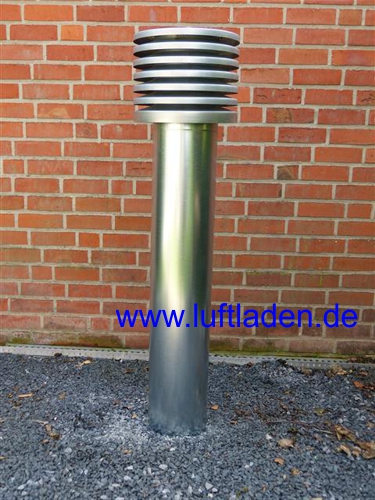

Außenluft-Einheit Typ L9 / L9F

Außenlufteinheit verzinkter Stahl

verzinktem Lamellenkopf auf verzinktem Längsnahtrohr

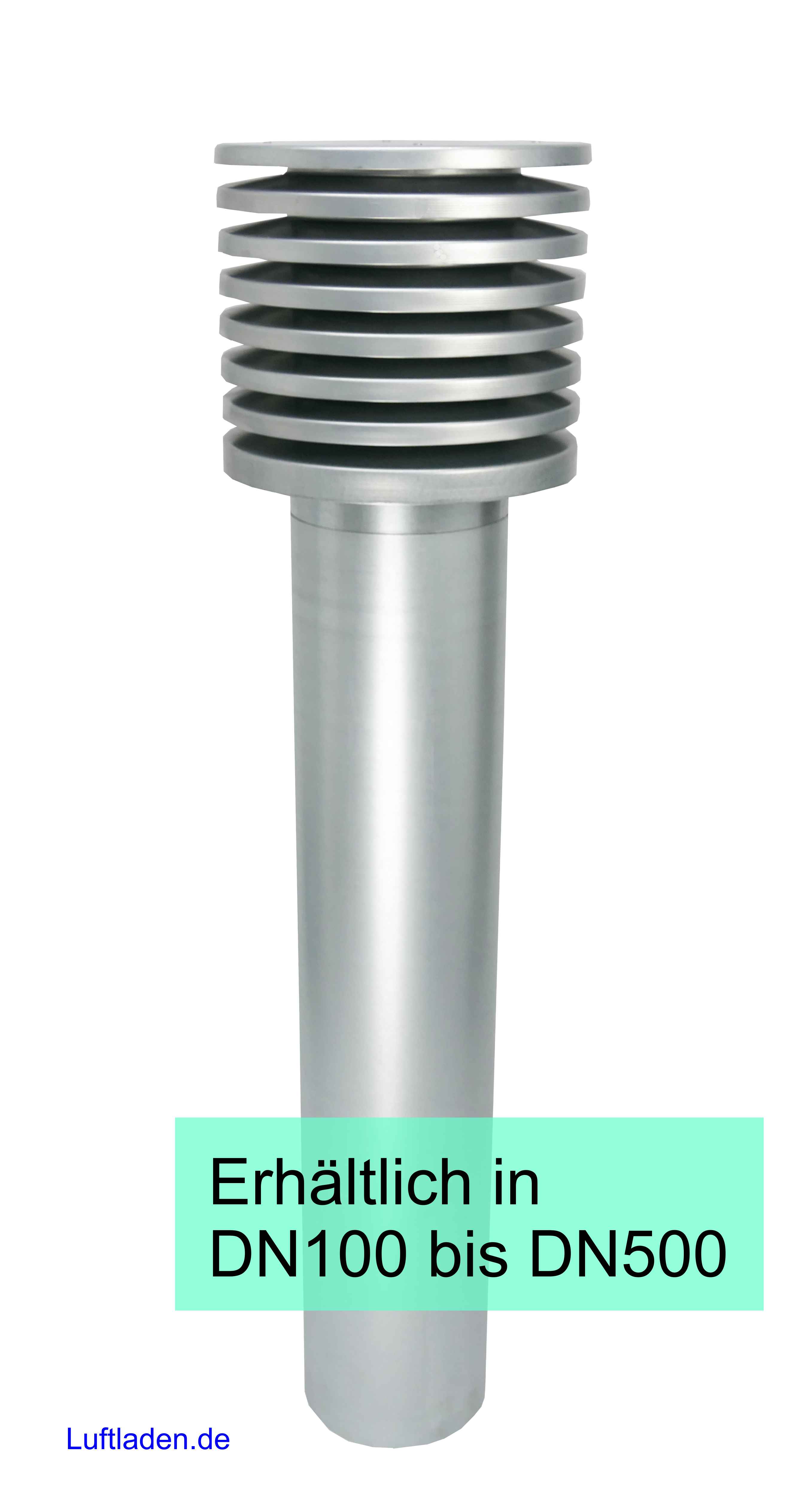

Erhältlich für Anschlussrohre 100, 125, 160, 200

Sie suchen größere Größen: Dann folgend Sie diesem Link: Varianten in DN 250 und größer.

Bestehend aus:

  • Lamellenkopf
  • Längsnahtrohr

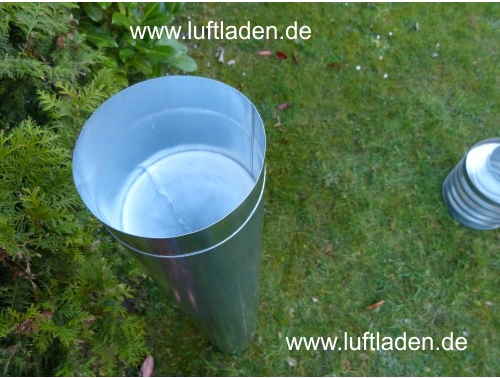

  • Modell L9F: optional Filterausrüstung bestehend aus Filterhalter und Filter (vgl. Bild)

Sie suchen eine günstige Luftansaugung oder Fortlufthaube für eine senkrechte Montage?
Sie suchen eine weitere Alternative zu unseren Ansaugtürmen aus Edelstahl oder verzinktem Stahl?

Selbstverständlich passend für alle Rohrsysteme z.B. KG-2000 - Rohre, KG-Rohre, Rehau Awadukt Thermo, die mit einem Rohrstück gleichem Durchmesser abschließen. Die Version in 200mm auch adaptierbar an Hekatherm und Helios LEWT - Rohr in 200mm.

Ein Längsnahtrohr hat gegenüber einem Wickelfalzrohr den Vorteil, dass es glatt ist. Nur hinten ist das Rohr zusammengeheftet.


Einsatz:

  • Luftansaugung bei kurzen unterirdischen Rohrstrecken, auch bei Sole-Erdwärmetauscher
  • Luftansaugung bei Lufterdwärmetauscher (nur mit Filterausstattung)
  • als Fortluft-Turm
  • Außenluftturm für Kaminzuluft (ohne Filter)

Wenn ein Erdwärmetauscher vorhanden ist, empfehlen wir eine Lösung mit Filter, so dass keine Blütenblätter, Staub, Insekten im Erdwärmetauscherrohr hängen bleiben. Die Lamellenhaube hat selbst keine Möglichkeit der Filterbefestigung, man kann aber durch Zusatzteile eine Lösung herstellen (siehe Bild, Modell L9F).

Die Lamellenhauben haben wir auch als Einzelartikel ohne Rohr im Programm

  • Hier die Daten des Lamellenkopfes OHNE Rohr.
Daten Lamellenkopf
Nenndurchmesser
DN

Anschluss-
durchmesser
d1

Außen-
durchmesser
D
 Höhe
 Kopf
 max. empfohlener
Volumenstrom
 Außenlutt m³/h]

 100 mm  97mm  224 mm  110 mm  175
 125 mm  123 mm  250 mm  145 mm  270
 160 mm  157 mm  280 mm  180 mm  430
 200 mm  197 mm  315 mm  250 mm  690
 250 mm  247 mm  400 mm  250 mm  1000
 315 mm  312 mm  450 mm  290 mm  1600
 400mm  395 mm  560 mm  370 mm  2600
 500 mm  495 mm  630 mm  410 mm  4200

Dimensionierungsempfehlung bei Lüftungsanlagen bis 300m³/h Nennweite DN 200, bis 200 m³/h auch DN 160.
Es gibt natürlich keinen Grenzwert, ab dem es nicht mehr geht. Alles eine Frage des Luftwiderstands.

Farbe: Die Lamellenhaube mit Rohr kommt verzinkt blank. Sie können es so lassen oder bauseits in einer Farbe Ihrer Wahl passend zu Haus und Garten lackieren (lassen).

Filter (nur die Variante L9F): Hier gibt es die Wahl zwischen G4  - Filtern und F5-Filtern. Wir haben die Filter für die gängigen Durchmesser auch als kompatible Filter im Programm.
Filter finden Sie unter dem Reiter "Zubehör".

Gesamtmaße und Preise

Stutzendurchmesser
(DN Nennmass mm)
Rohrlänge
(ca. mm)
Gesamthöhe
 (ca. mm)
Typ L9F
Preis (€) inkl. Filtervorrichtung G3/G4
Typ L9
Preis (€) ohne Filtervorrichtung
100 500 620 mm 219,00 € 197,00 €
100 1000 1120 mm 232,00 € 211,00 €
125 500 655 mm 256,00 € 232,00 €
125 1000 1155 mm 274,00 € 251,00 €
160 500 690 mm 291,00 € 265,00 €
160 1000 1190 mm 316,00 € 290,00 €
200 500 760 mm 330,00 € 299,00 €
200 1000 1260 mm 359,00 € 327,00 €

Weitere Modelle finden Sie unter dem Reiter "Ähnliche Artikel".

Fragen? Gerne!

Fordern Sie unser PDF zu dem Artikel an, mit mehr Bildern und Montagehinweisen.

Hinweis: manchmal ist das Längsnahtrohr fleckig vom Verzinkungsprozess. Dieses ist nicht unüblich und stellt keinen Mangel dar. Das gibt sich aber innerhalb ein paar Wochen Außenaufstellung.
