Lamellenhaube verzinkt

165,00 € *
Inhalt: 1 Stück

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

Anschlussdurchmesser:

  • Lb-VHL-100
  • Preis pro Stück
  • 6 kg
Lamellenhaube Stahl verzinkt mit Regenschürze und Schutzgitter innen Erhältlich für... mehr
Produktinformationen "Lamellenhaube verzinkt"

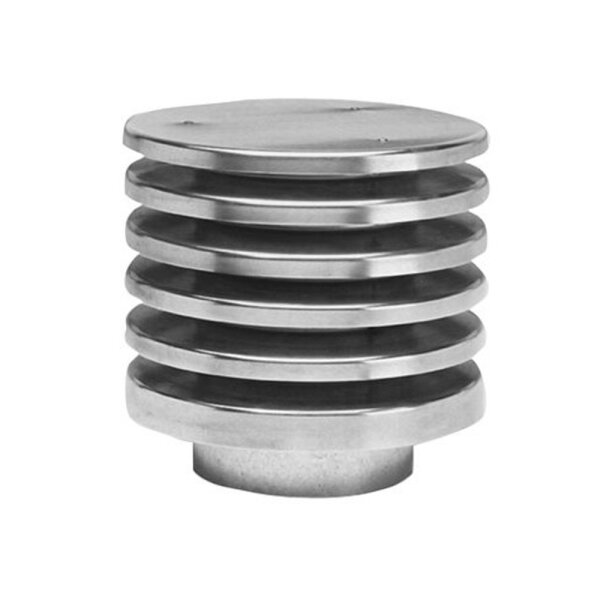

Lamellenhaube Stahl verzinkt

mit Regenschürze und Schutzgitter innen

Erhältlich für Anschlussrohre 100, 125, 160, 200, 250, 315, 400, 500  mm

Die Größen DN 100, DN 160 und DN 200 üblicherweise auf Lager.

Passt auf ein Wickelfalzrohr oder Längsnahtrohr mit dem entsprechenden Durchmesser d1 oder D.
d1 ist der Anschlussdurchmesser des Stutzens.
D ist der Außendurchmesser der Lamellenhaube. Ein Metallrohr passt genau in die unterste Lamelle herein und bietet so einen gefälligen Anblick ohne überstehende Lamellen.
So ähnlich wie bei der Außenlufteinheit Typ AE. Fordern Sie unser Datenblatt an.

Auch adaptierbar an KG-Rohre entsprechender Größe. Fragen Sie uns!

Einsatz:

  • Luftansaugung für Wohnungslüftung
  • Fortluft bei Wohnungslüftung
  • Als Ansaughaube für Kaminluft / Ofenluft /Frischluftzufuhr für Kamin / Ofen

Hier die Daten des Lamellenkopfes:

Daten Lamellenkopf
Nenndurchmesser
DN

Anschluss-
durchmesser
d1

Außen-
durchmesser
D
 Höhe
 Kopf
 freier
 Querschnitt

 100 mm  97mm  224 mm  110 mm  0,02 m²
 125 mm  123 mm  250 mm  145 mm  0,03 m²
 160 mm  157 mm  280 mm  180 mm  0,06 m²
 200 mm  197 mm  315 mm  250 mm  0,10 m²
 250 mm  247 mm  400 mm  250 mm  0,13 m²
 315 mm  312 mm  450 mm  290 mm  0,18 m²
 400mm  395 mm  560 mm  370 mm  0,31 m²
 500 mm  495 mm  630 mm  410 mm  0,44 m²

Dimensionierungsempfehlung bei Lüftungsanlagen bis 300m³/h Nennweite DN 200, bis 200 m³/h auch DN 160.
Es gibt natürlich keinen Grenzwert, ab dem es nicht mehr geht. Alles eine Frage des Luftwiderstands.

Farbe: Die Lamellenhaube mit Rohr kommt verzinkt blank. Sie können es so lassen oder bauseits in einer Farbe Ihrer Wahl passend zu Haus und Garten lackieren (lassen).

Filtereinbau nicht vorgesehen. Selbstverständlich können Sie sich was "basteln", ist aber eher schwierig. Da lieber im Rohr, mit dem Sie weiter gehen, eine Filterbox einbauen, falls überhaupt ein Filter notwendig oder sinnvoll ist. Gerne beraten wir Sie.
Wenn Sie die Lamellenhaube für Fortlfut nutzen, benötigen Sie keinen Filter.
Wenn Sie über die Haube Luft für Ihren Kaminofen (Ofenluft) ziehen wollen, dürfen Sie keinen Filter einbauen.

Das innenliegende Schutzgitter hat eine Maschenweite von ca. 11mm.

Die Lamellenhauben haben wir auch mit Rohr aus verz. Stahl (Längsnahtrrohr) im Programm

Bilder:
einmal von oben,

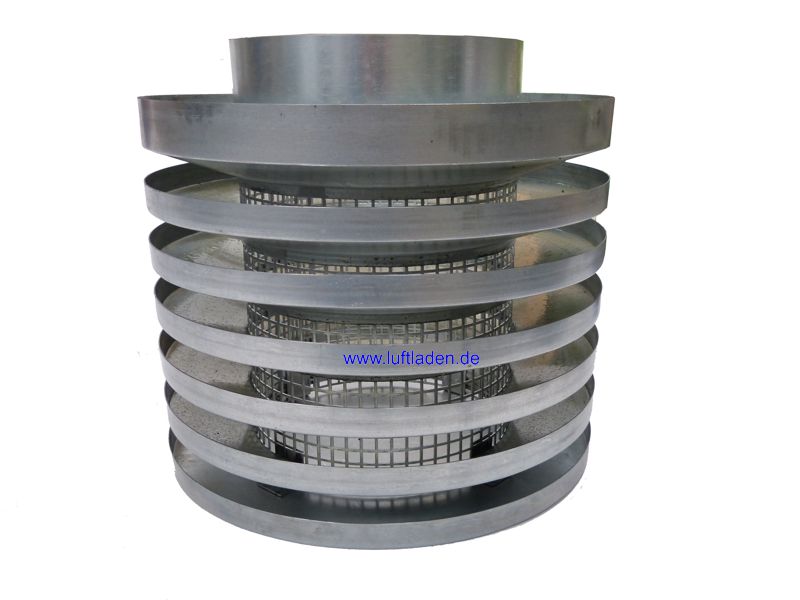

einmal auf dem Kopf stehend, um das Gitter zu sehen
und die Maßskizze.

Fragen? Gerne!

Mail an info [ät] luftladen.de
