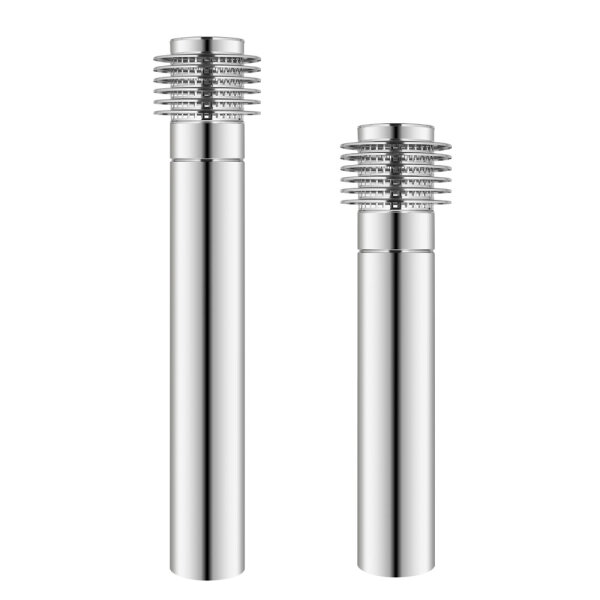

Edelstahl-Luftturm Typ L1 – DN200, 500 mm, ohne Wandhalter
Diese Variante des Edelstahl-Luftturms L1 aus unserer Hausmarke wird in DN200 mit einer Rohrlänge von 500 mm ohne Wandhalter geliefert. Gefertigt in Deutschland aus hochwertigem Edelstahl, ist der Außenluftturm korrosionsbeständig, UV-stabil und wartungsfrei.
Technische Daten
| Typ |
Edelstahl-Außenluftturm L1 (Hausmarke) |
| Nennweite |
DN 200 (passend zu KG-Rohr, KG-2000, Hekatherm, Rehau Awadukt Thermo) |
| Rohrlänge |
500 mm |
| Wandhalter |
ohne Wandhalter |
| Material |
Edelstahl 1.4301, korrosionsbeständig und witterungsfest |
| Herstellung |
Deutschland |
Einsatz und Eignung
Einsetzbar zum Ansaugen der Außenluft und zum Ausblasen der Fortluft bei Komfort-Lüftungsanlagen mit Wärmerückgewinnung. Der Turm saugt die Außenluft in Höhe an – fern von Bodenstaub, Pollen und Verkehrsemissionen – und führt sie sauber in Ihre Lüftungsanlage. Auch für Kaminofenluft und Kellerentlüftung einsetzbar. Werden zwei Türme gestaffelt, gehört der Außenluftturm nach oben: Die Außenluft sollte höher angesaugt werden, als die Fortluft austritt.
Montage
Der Turm wird einfach über die Nicht-Muffenseite des KG-Rohrs gesteckt. Diese Variante wird ohne Wandhalter geliefert – ideal, wenn Sie bereits über eine passende Halterung verfügen oder den Turm freistehend auf einem KG-Rohr installieren.
Tipp zur Erdverlegung: Das KG-Rohr im Erdreich am besten einbetonieren, damit sich der aufgesteckte Lufteinlass mit der Zeit nicht neigt.
Aufbauanleitung: Die detaillierte Montageskizze und Aufbauanleitung finden Sie in unserem kostenlosen Info-PDF: Aufbauanleitung Luftturm L1/L2 herunterladen (PDF).
Filterausstattung
In der Grundausstattung ist kein Filter enthalten. Wichtig: Bei Fortluft und bei Kaminansaugung wird kein Filter eingesetzt. Passende Kegelfilter (G4 oder M5) finden Sie unter Kegelfilterset für Lufteinlass Typ L1/L2 oder im Reiter „Zubehör".
Verarbeitung
Gefertigt aus Edelstahl 1.4301: korrosionsbeständig, UV-stabil, witterungsfest und wartungsfrei. Behält das Erscheinungsbild über Jahre und benötigt keine Nachbehandlung.
Ratgeber: wie ein Luftturm als Außenluftansaugung funktioniert.
Häufige Fragen zu unserem Produkt
Luftturm, Außenluftturm, Zuluftturm – ist das alles dasselbe?
Im Kern ja: Es geht um dieselbe Außenlufteinheit, nur aus verschiedenen Blickwinkeln benannt – Bauform (Luftturm), Standort (Außenluftturm) und Funktion (Zuluftturm). Der L1 deckt alle drei ab und wird exklusiv für LuftLaden in Deutschland produziert.
Welche Rohre passen zum Edelstahl-Luftturm L1 in DN 200?
Der Luftturm ist in DN 200 ausgeführt und passt zu KG-Rohr, KG-2000, Hekatherm und Rehau Awadukt Thermo. Der Turm wird einfach über die Nicht-Muffenseite des KG-Rohrs gesteckt.
Kann ich den Luftturm für Zuluft und Abluft (Frisch- und Fortluft) einsetzen?
Ja. Der L1 eignet sich für Frisch- und Fortluft sowie für Kaminofenluft und Kellerentlüftung. Bei Höhenstaffelung sollte die Frischluft höher angesaugt werden als die Fortluft abgeführt wird – der Zuluftturm also höher als der Abluftturm. So wird der Kurzschluss zwischen Zu- und Abluft sicher vermieden.
Brauche ich einen Filter – und welcher passt?
In der Grundausstattung ist
kein Filter enthalten. Der Filter wird als kegelförmiger Filter in die Sicke des Edelstahlrohrs eingehängt. Bei Fortluft sowie bei Kaminansaugung bitte
keinen Filter einsetzen. Passende
Kegelfilter (G4 oder M5) für DN 200 finden Sie unter
Kegelfilterset für Lufteinlass Typ L1/L2 oder im Reiter „Zubehör“.
Wie wird der Luftturm montiert – ohne Wandhalter?
Diese Variante (Rohrlänge
500 mm) wird
ohne Wandhalter geliefert – ideal, wenn Sie bereits über eine passende Halterung verfügen. Der Turm wird über die Nicht-Muffenseite des KG-Rohrs gesteckt.
Tipp: Bei Erdverlegung das KG-Rohr einbetonieren, damit es sich mit der Zeit nicht neigt. Details zeigt die
Aufbauanleitung Luftturm L1/L2 (PDF).
Maße: Die Haube (DN 200) hat einen Außendurchmesser von
290 mm.
