Außenlufteinheit Typ AE

verzinkt

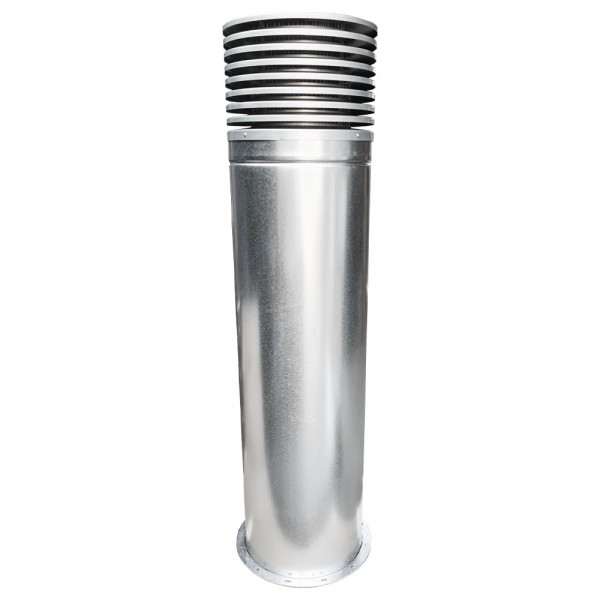

Außenlufteinheit Typ AE mit Wickelfalzrohr
Außenlufteinheit Typ AE lackiert

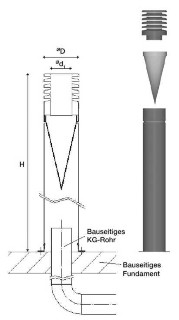

Außenlufteinheit Typ AE Montageskizze

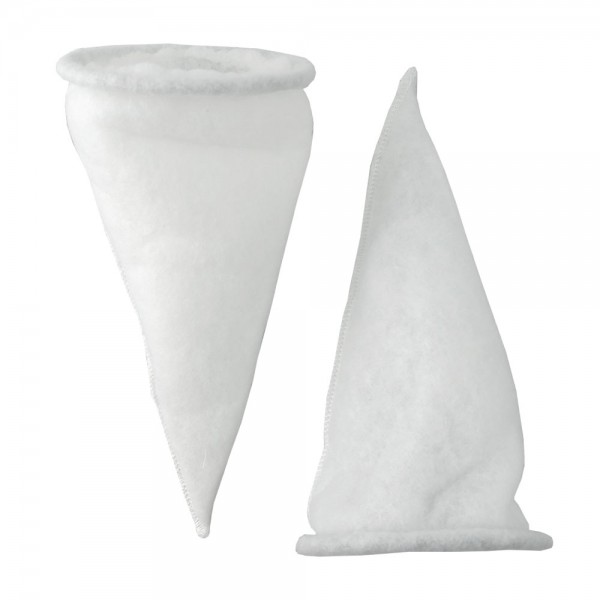

Ersatzfilter STRG für Außenlufteinheit Typ AE
481,10 € *
Inhalt: 1 Stück

inkl. MwSt. zzgl. Versandkosten

Lieferzeit 7-9 Werktage

Anschlussdurchmesser:

  • Lb-AEWT-160-280-1180
  • Preis pro Stück
  • Versandkosten lt. Text
Verzinkte Außenluft-Ansaugsäule Außenlufteinheit verzinkt Typ AE mit verzinktem... mehr
Produktinformationen "Außenlufteinheit Typ AE"

Verzinkte Außenluft-Ansaugsäule

Außenlufteinheit verzinkt Typ AE

mit verzinktem Lamellenkopf von dem renommierten Hersteller von Blechteilen & Außenluft-Ansaugsäulen für die Lüftung mit Werken in Köln, Leipzig, Hamburg,...

Erhältlich für Anschlussrohre 160, 200, 250, 315, 400 mm.

Außenluft-Ansaugsäule natürlich passend für alle Rohrsysteme z.B. KG-2000 - Rohre, KG-Rohre, Rehau Awadukt Thermo, die mit einem Rohrstück DN 160, DN 200, DN 250, DN 315, DN 400  abschließen. Auch adaptierbar an Hekatherm und Helios LEWT - Rohr in 200mm.


Außenluft-Ansaugsäule

Einheit besteht aus:

  • Lamellenhaube verzinkt
  • wahlweise Wickelfalzrohr verzinkt oder Längsnahtrohr verzinkt (preisgleich, mit Sicke für Filter)
  • Filter G4,
  • Bundkragen
  • Flansch

Unterschied zwischen Wickelfalzrohr und Länghnahtrohr erläutern wir Ihnen gerne.

Bei Bestellung bitte angeben, wie es sein soll.

zur Abbildung:
Das Bild mit dem schwarz lackierten Turm zeigt Längsnahrohr, das Bild mit den blanken Turm zeigt die Wickelfalzrohr-Variante.
Unabhängig von diesen Fotos und von der Ausführung Wickelfalzrohr oder Längsnahtrohr wird der Turm blank (= Oberfläche verz. Stahl) geliefert.



Bauvarianten Außenlufteinheit Typ AE
Anschlussdurchmesser d1 Außendurchmesser D Höhe freier Querschnitt max. Außenluft
160 mm  280 mm  1180 mm  550 cm²  215 m³/h
 200 mm  315 mm  1250 mm  1000 cm²  340 m³/h
 250 mm

 400 mm

 1250 mm  1250 cm²  530 m²/h
 315 mm  450 mm  1790 mm  1820 cm²  840 m³/h
 400 mm  560 mm  1870 mm  3060 cm²  1350 m³/h

(alle Angaben sind ca. Angaben)

Der Außendurchmesser der Außenluft-Ansaugsäule unterscheidet sich vom Anschlussdurchmesser. Das sieht man am besten auf dem Bild. Dadurch erhält man eine gefällige Säule ohne überstehende Lamellen.

Versandkosten:

Hier verschiedene Versandmöglichkeiten für die Außenluft-Ansaugsäule:

  • Direkt Speditionsversand ab Werk. Werksversandgebühr 52,86 Euro + MwSt. = 62,90 Euro. Das ist das, was uns berechent wird, ohne Aufschlag.
  • ggf. auch Direktabholung von Ihnen ohne Zusatzkosten in einer Herstellerzweigstelle, wird dafür werksintern dahin gebracht. Das muss aber vorher abgestimmt werden. Mögliche Abholorte sind Bargteheide bei Hamburg, Berlin, Mörfelden (b. Frankfurt/M), Kelsterbach (b. Frankfurt/M), Köln, Mannheim, Nürnberg, Filderstadt (b. Stuttgart), bei Weimar.
  • Für eine Lieferung von Speditionsartikeln außerhalb Deutschlands kontaktieren Sie uns bitte.

Lieferung innerhalb Deutschlands.
Lieferung in benachbarte EU-Länder nur nach Absprache. Dann kommt die Ware erst zu uns und wird von uns weiterverschickt.

Passende Filter und weitere Blechteile des gleichen Herstellers können ohne weitere Versandkosten mitgeliefert werden. Das können wir in unserer Versandkostenberechnung nicht abbilden. Also am besten einfach per Mail anfragen.

Die Außen-Ansaugsäulen-Lufteinheit kommt verzinkt blank. Sie können es so lassen oder bauseits in einer Farbe Ihrer Wahl passend zu Haus und Garten lackieren (lassen).
Das Bild zeigt die Außenluft-Einheit schwarz lackiert.

Auch hier gelten die Vorteile, die allgemein bei hohen Lufteinlässen gelten:
gute Schneesicherheit, wenig Krabbelgetier, keine Bodenfeuchte in der angesaugten Luft

Montage: Der Filter wird bis zur Anschlagsicke in das Wickelfalzrohr geschoben. Die Außenlufthaube wird auf das Wickelfalzrohr montiert, dieses wird über eine Flanschverbindung (Bundkragen und Flansch) mit einem bauseitigem Fundament verbunden. Wir empfehlen die Außenlufteinheit in der gleichen Größe (d1) wie das vorhandene KG-Rohr zu wählen. Bei 200mm-Rohrquerschnitt also die Außenlufteinheit mit den Maßen 200-315-1250.

Filter: Hier gibt es die Wahl zwischen G4 - Filtern und F5 - Filtern. Wir haben die Filter für die gängigen Durchmesser auch als kompatible Filter im Programm.
Vergessen Sie nicht die passenden Filter mitzubestellen. In der Grundausstattung ist ein (1) Filter G4 enthalten. Filter finden Sie unter dem Reiter "Zubehör".

Die Ansaugung der Außenluft sollte mind. 60 cm über dem Erdreich erfolgen. Das ist mit diesem Lufteinlass sicher gewährleistet.

Bilder:

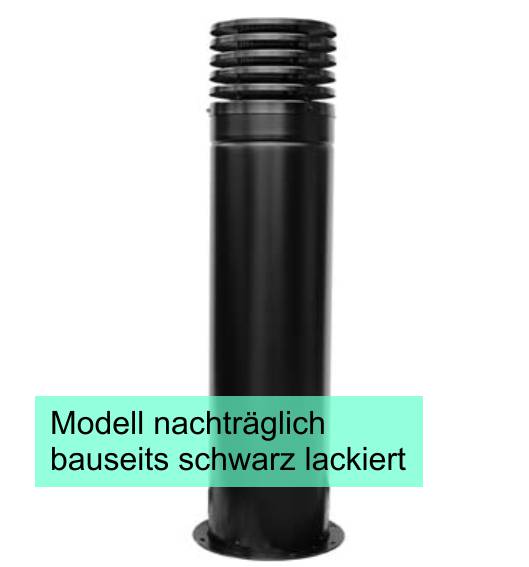

erstes Bild: schwarzer Turm (Werksbild) nachträglich schwarz lackiert (bauseits).

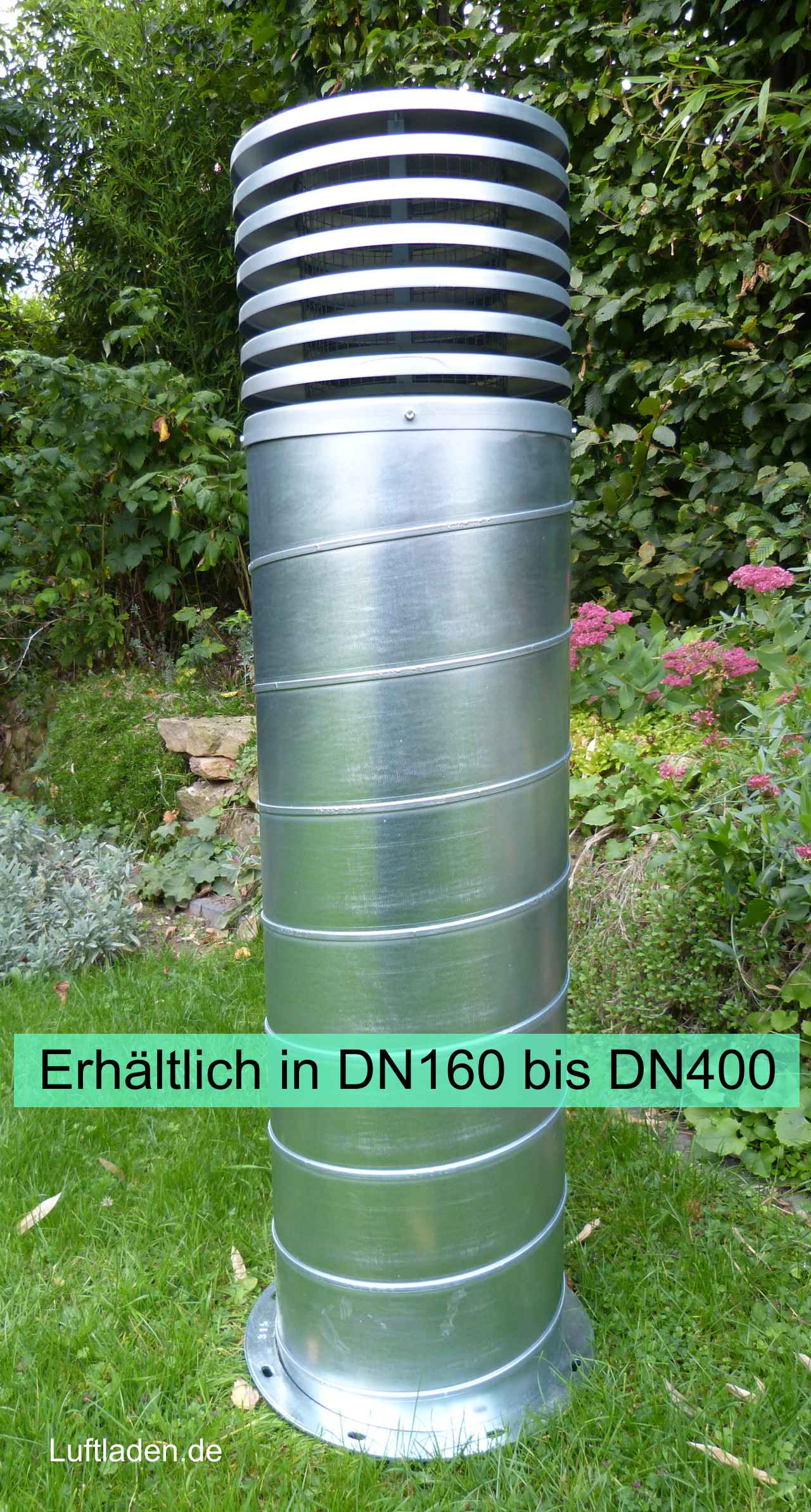

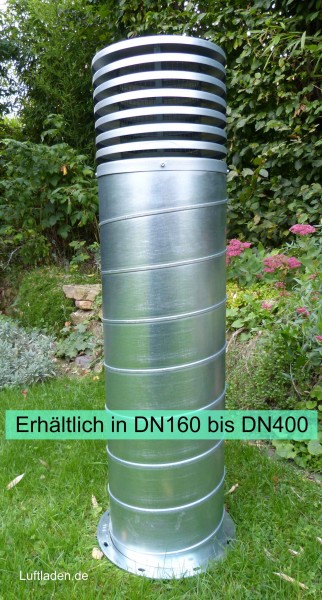

zweites Bild: zeigt Originalbild von uns aufgenommen. Verzinkter Stahl blank.

Fragen? Gerne!
info [ät] luftladen.de
